IK08 tot en met IK11 Machines voor het testen van de mechanische sterkte van de behuizing van EVCS

IK08 tot en met IK11 Mechanische inslagtoetsapparatuur voor het testen van de mechanische sterkte van de behuizing van EVCS

1Inleiding

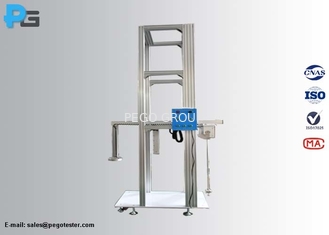

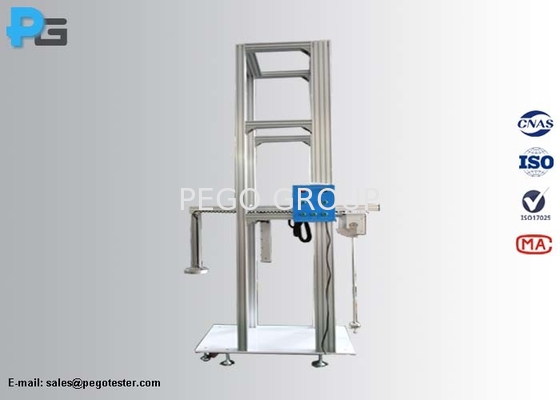

Het IK-toetsapparaat voor mechanische inslag is ontworpen volgens IEC62262, IEC60068-2-75 Test Eha en Test Ehc en kan voldoen aan de testvoorschriften van IEC61851-1.de buitenste behuizing van EV-toevoerapparatuur moet bestand zijn tegen de mechanische inslagproeven IK08 en hogerDeze apparatuur kan zowel verticale als slingerinslagtests uitvoeren, wat betekent dat zowel het verticale oppervlak als het horizontale oppervlak van EV-toevoerapparatuur kunnen worden getroffen.

Deze apparatuur bestaat uit:opvallende elementen( (5J/1.7kg*2, 10J/5kg*2, 20J/5kg*2, 50J/10KG*2), schommelbuizen, geleidingen en testruimte.Strijkelementen werken met leidingen voor het uitvoeren van IK07 tot IK11 verticale hamerinslagproevenDe testruimte is gemaakt van aluminium met vier wielen aan de onderkant zodat het hele apparaat vrij kan bewegen.

2. Parameter

Kenmerken van opvallende elementen
Energie/J	5 ± 5%	10 ± 5%	20 ± 5%	50 ± 5%
Gelijkwaardige massa ± 2% kg	1.7	5	5	10
Materiaal	staal
R/mm	25	50	50	50
D/mm	60	80	100	125
f/mm	10	20	20	25
r/mm	6	-	10	17
L/mm	Hangt af.

Hoogte van de val

Graden van bescherming tegen mechanische invloeden van buitenaf

3. Vaak gestelde vragen

1) Wat is 2 in 1?

Pego: dit is een 2 in 1 apparatuur, kan zowel verticale hamertest als pendelhamertest uitvoeren.

Waarom twee sets opvallende elementen?

Pego: omdat de werkelijke massa van het slagelement voor de pendelinslagtest niet gelijk is aan de werkelijke massa van het slagelement voor de verticale inslagtest.De gelijkwaardige massa van de verticale hamer is gelijk aan de werkelijke massa van de slagelementen.De gelijkwaardige massa van een slingerhamer bestaat uit de werkelijke massa van de slagelementen, de massa van de schommelbuis en de moeren, enz.de verticale hamer en de slingerhamer verschillen in uiterlijkZie onderstaande foto's.

Waarom een 2 in 1 uitrusting?

Pego: de 2 in 1 apparatuur combineert de verticale hamer en de pendelhamer in één apparatuur.en het slingerhamer wordt gebruikt op het verticale oppervlak. Gebruiker hoeft het monster niet om te draaien om verschillende oppervlakken te raken met deze 2 in 1 apparatuur. In gevallen waarin het monster te zwaar is om om te draaien, is het 2-in-1-apparaat praktischer.

4) Heeft deze apparatuur een functie vanmilieueffectenbescherming?

Pego: we nemen dit als een optionele functie, de gebruiker kan deze functie vermelden bij het maken van een vraag. Gebruiker kan de secundaire impact met de hand stoppen, of een elektrische rem installeren om de secundaire impact te stoppen.

5) Hoe kunnen de opvallende elementen worden losgelaten?

Laat de verticale hamer vrij en de slingerhamer handmatig los.
