IK01 (0,14J) tot en met IK11 (50J) Pendelhamer Mechanische slagtoetsapparatuur IEC62262
1Inleiding

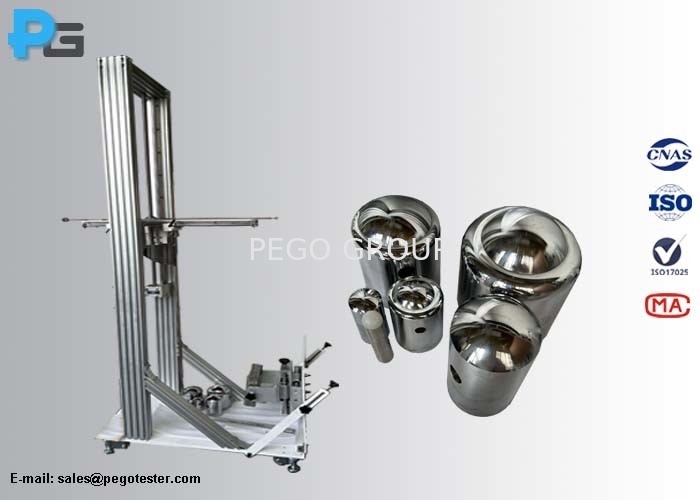

Het pendelhamer-mechanische inslagtoetsapparaat kan voldoen aan de testvoorschriften van de IEC60068-2-75-test Eha en IEC62262.De opvallende elementen voor IK07 (2J) tot IK11 (50J) zijn van staal, is het opvallende element voor de proeven IK01 tot en met IK06 gemaakt van polymide, en thier is een gat in het midden van het slagelement voor bevestiging met de schommelbuis, de gelijkwaardige massa is niet gelijk aan de werkelijke massa van het slagelement.en de massa's van de schommelbuizen is geconfigureerd volgens de combinatie massa van de slagelementenDe testruimte is gemaakt van aluminiumlegering, met vier wielen aan de onderkant, en het hele apparaat kan zich vrij bewegen.de apparatuur wordt ingesteld met een wijzerplaat om de valhoogte aan te gevenDe reishoogte kan worden aangepast aan de verschillende hoogte van de inslagpunten.
De proeven IK01 tot en met IK06 zijn van toepassing op teststokjes, stopcontacten, montagebolsen, klieren,dekselsDe tests IK07 tot en met IK11 zijn van toepassing op de verlichting, het opladen van elektrische voertuigen en huishoudelijke apparaten.
2. Parameter
| Schommelpijp |
Staalpijp 1 (lengte: 1000 mm, buitendiameter: 15,9 mm, dikte: 1,5 mm) voor energieën van meer dan 2 J
Staalpijp 2 (lengte: 1000 mm, buitendiameter: 9,0 mm, dikte: 0,5 mm) voor energieën van niet meer dan 2 J
|
| Invalhoek |
0 tot 900 |
| Lifting stroke |
200-1200 mm |
| Schokhamers |
Opvallende elementen: ≤1J voor IK01-IK06-tests, gemaakt van nylon
Opvallende elementen: 2J voor IK07-test, 5J voor IK08-test, 10J voor IK09-test, 20J voor IK10-test, gemaakt van staal
|
| Gelijkwaardige massa van hamers |
≤1J: 0,2 kg, IK07: 0,5 kg, IK08: 1,7 kg, IK09: 5 kg, IK10: 5 kg, IK11: 10 kg |
| methode voor het loslaten van de hamer |
Handmatig loslaten |
| Montagebevestigingen |
1) Voltooid en ontworpen volgens IEC 60068-2-75 figuur D.3, toegepast voor IK01- IK06-tests
2) Vlakte bevestigingsplaat voor IK07 tot IK10-tests, verstelbare hoek 0-90°, voorzien van M6-schroefgaten
|
3. Vaak gestelde vragen
1) Hoe weet men de hoogte van de val?
Pego: het apparaat stelt een scherm in om de valhoogte aan te geven.
| Hoogte van de val |
| Energie/J |
0.14 |
0.2 |
(0,3) |
0.35 |
(0,4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
| Gelijkwaardige massa/kg |
0.25 |
(0,2) |
0.25 |
(0,2) |
0.25 |
(0,2) |
(0,2) |
0.25 |
0.25 |
0.25 |
0.5 |
1.7 |
5 |
5 |
10 |
| Hoogte van de val ± 1% mm |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
2Hoe plaatsen we het monster?

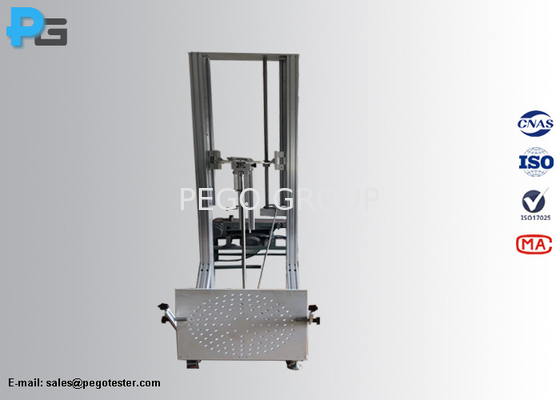

De apparatuur is geconfigureerd met een platte bevestiging, voor het testen van lichtere monsters, kunnen ze worden geplaatst op de bevestigingsplaat.zodat het monster stevig op de bevestigingsplaat kan worden bevestigd en kan worden gekanteld met 0-90°Voor het testen van zware of grote monsters kunnen deze in de grond worden geplaatst.
3) Hoe kunnen secundaire effecten worden vermeden?
Pego: De hamer moet na de eerste inslag worden vastgehouden door het slagelement met de hand vast te houden en de arm te vermijden om vervorming te voorkomen.Gebruikers kunnen het apparaat ook gebruiken met elektronische rem, maar er is een risico op vervorming van de schommelarm.
4) Biedt u installatie-service?
Pego: de apparatuur heeft geen installatie nodig, we zullen de apparatuur als geheel verzenden.
