Stalen kogelinslagtoetsapparaat

Apparaat voor de impacttest met stalen bal voor het testen van de mechanische sterkte van behuizingen

1. Inleiding

Een monster bestaande uit een complete behuizing wordt in zijn normale positie ondersteund. Een massieve, gladde stalen bal met een diameter van 50 mm en een massa van 500 g ± 25 g wordt vanuit rust vrijelijk laten vallen over een verticale afstand van 1,3 m op het monster. Bovendien wordt de stalen bal met een koord opgehangen en als een slinger bewogen om een horizontale impact op verticale oppervlakken uit te oefenen, waarbij deze over een verticale afstand van 1,3 m op het monster valt. Als alternatief wordt het monster 90 graden gedraaid om elk van zijn horizontale assen en wordt de bal laten vallen zoals bij de verticale impacttest. De impacttest wordt toegepast op het oppervlak van een kathodestraalbuis, het glas van de apparatuur, het oppervlak van de behuizing van stationaire apparatuur en een plat beeldscherm.

De balimpacttest is bedoeld om te voldoen aan de testvereisten van IEC60598-1 clausule 4.13.4 (a), IEC60950-1 clausule 4.2.5, AS-NZS61439.4 clausule 10.2.6.2 en IEC60601-1 clausule 15.3.3. Het is bedoeld om te verifiëren of de behuizingen van ME-apparatuur, IT-apparatuur en robuuste armaturen voldoende mechanische sterkte hebben om te beschermen tegen onaanvaardbare risico's.

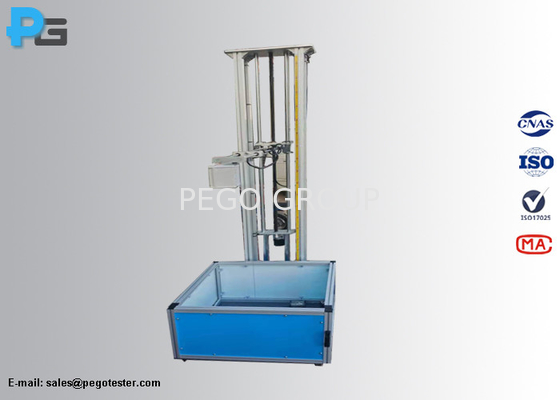

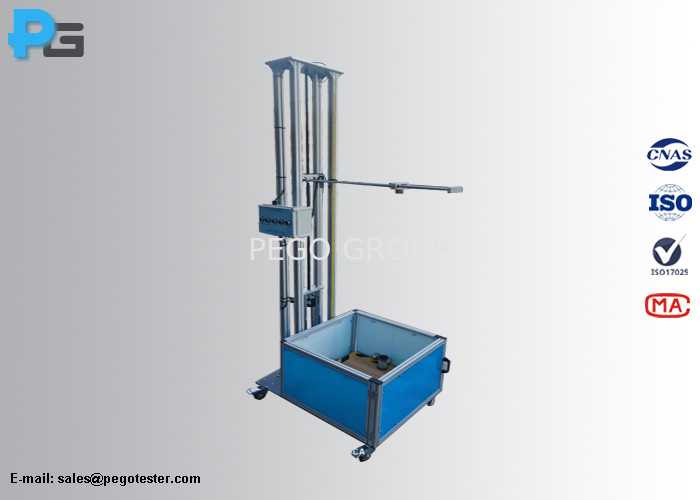

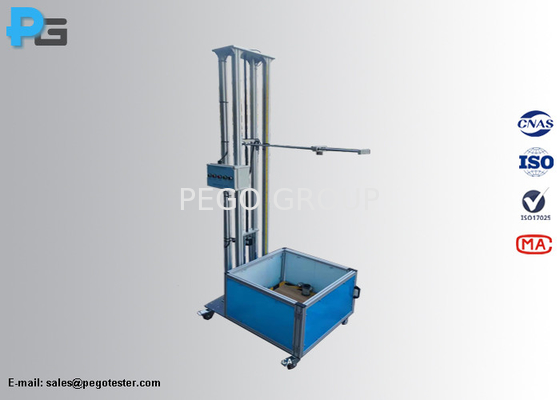

Het apparaat voor de impacttest met stalen bal kan zowel een verticale impacttest op horizontale oppervlakken van behuizingen als een slingerimpacttest op verticale oppervlakken van behuizingen uitvoeren. De valhoogte kan worden aangepast aan de DUT.

2. Specificatie

3. Veelgestelde vragen

1). Onze DUT is groter dan u in de specificatietabel vermeldt, kunnen we deze apparatuur gebruiken?

Pego: Ja, de apparatuur kan worden aangepast aan de monsters en de valhoogte is instelbaar in het bereik van 1,3 m tot een hoog einde.

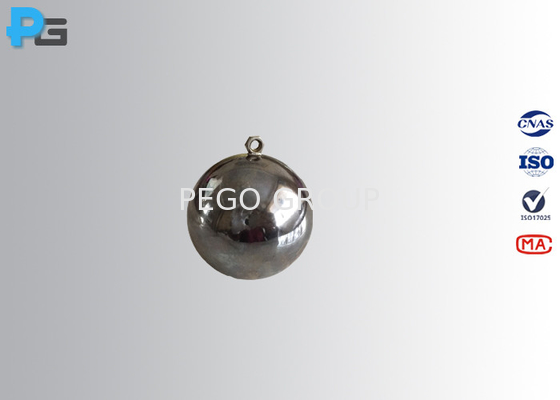

2). Kunnen we alleen de impactbal kopen?

Pego: Ja, de stalen impactbal kan apart worden verkocht.

3). Hoe verpakt u de apparatuur?

Pego: De apparatuur wordt verpakt in een houten kist en als geheel verzonden.
