LED-goniofotometersysteem

LED-goniofotometer-testsysteem voor de verdeling van de lichtsterkte

Inleiding:

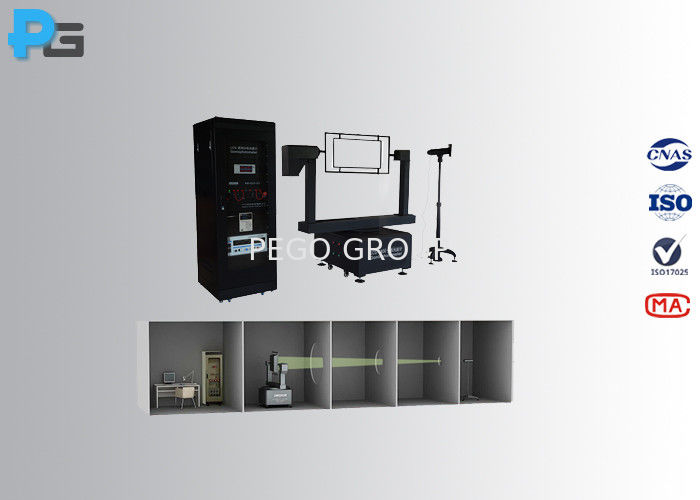

PG-1900 Goniophotometer Test System (Luminus Intensity Distribution Test System) is ontworpen volgens de LM-79- en CIE-standaard met betrekking tot C-γ- en B-β-testoplossingen, die op grote schaal worden toegepast voor het testen van LED, HID,CFL's en andere armaturenDe meetparameters omvatten ruimtelijke intensiteitsverdelingskurve, dwarsdoorsnede ruimtelijke intensiteitsverdelingskurve,isoluxverdelingscurve, lichtstralingsbeperkingscurve, oppervlakte lichtstroom, verlichtingsefficiëntie, UGR-flitsklasse, totale lichtstroom, effectieve lichtstroom, gebruiksfactor enz.Alle testgegevens kunnen worden opgeslagen als IES-bestand dat rechtstreeks in Dialux kan worden ingevoerd, kunnen de gegevens ook worden uitgebracht als PDF- en Excel-bestanden voor analyse.

1)Voor armaturen voor binnenverlichting: lichtverhouding naar boven, lichtverhouding naar beneden, maximaal toelaatbare afstandsverhouding tussen de armaturen, limietcurve van de armaturen, benuttingfactor, begrotingsramingstabel.

2)Voor schijnwerpers: halve zijkanthoek van de piek, gegevens over de verdeling van de lichtsterkte van type B, gegevens over de verdeling van de zonelijke lichtstroom, ruimtelijke lichtsterktecurve.

3) Voor straatverlichting: maximaal toegestane afstandsverhouding tussen de verlichtingshoogten, verlichtingsverhouding naar boven, verlichtingsverhouding naar beneden, zoneflux, lichtsterkte, gebruiksfactor.

Laboratoriumvereiste:

1) Dimensie van de donkere ruimte: 3m ((H) * 2,5m ((W) * 15m ((L) hoger, of ontworpen volgens lampgrootte en laboratoriumgrootte.de plafond en de vloer) moeten worden bekleed met een doffe donkere verf, of bedekt met een zwart tapijt of een zwart doek.

2) Beheersruimte: 2,5 m ((H) * 3 m ((W) * 3 m ((L).

3) De temperatuur van de donkere ruimte moet worden geregeld door airconditioning volgens de CIE-vereisten.

4) Pego zal na bevestiging van de bestelling laboratoriumontwerpondersteuning verlenen volgens de werkelijke omstandigheden.

Parameters:

1) Testafstand: 2 m~15 m (afhankelijk van de lampgrootte en de grootte van het laboratorium)

2) Engelse versie software kan draaien in win7 of win XP

3) Kan maximale testlamp (met armature) afmeting: φ 1500mm, 50KG,300V/500w

4) Klemmen voor lampmontage:

Testrapport:
