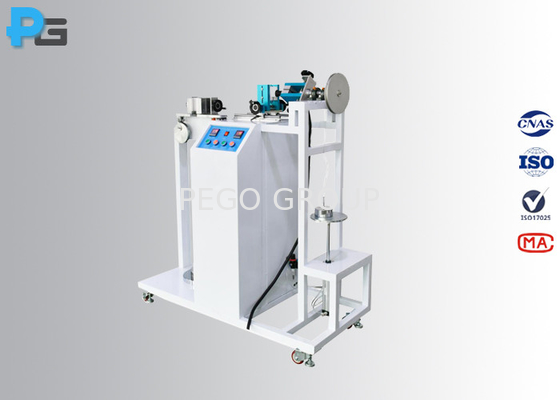

IEC 62196-1 Clausule 25.3 Kabelverankering trekkracht en koppel tester voor EV-plugs en voertuigconnectoren

IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors
IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors IEC 62196-1 Clause 25.3 Cord Anchorage Pull Force And Torque Tester For EV Plugs And Vehicle Connectors

Grote Afbeelding :  IEC 62196-1 Clausule 25.3 Kabelverankering trekkracht en koppel tester voor EV-plugs en voertuigconnectoren

Productdetails:
Plaats van herkomst: China
Merknaam: PEGO GROUP
Certificering: Third-Lab Calibration Certificate
Modelnummer: PG-PCT2
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: USD3000~USD3500
Verpakking Details: houten kast
Levertijd: 30 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram
Levering vermogen: 20 reeksen/maand
Contact
Gedetailleerde productomschrijving
Standaard: IEC 62196-1 punt 25.3 en IEC 60309-1 punt 23.3 Toegepaste EUT: Elektrische stekker en voertuigconnectoren
Rijmodus: Motor voor trekproef, cilinder voor koppelproef Torsiewapen: 100 mm of 200 mm
Werkkracht: AC 220V/50HZ Garantie: 12 maanden10
Markeren:

IEC 62196-1 trekkracht- en koppeltoetser

,

Snoerverankering trekkracht- en koppeltoetser

IEC 62196-1 Clausule 25.3 Kabelverankering trekkracht en koppel tester voor EV-plugs en voertuigconnectoren

1. Beschrijving van de trekkracht en het koppelmeter voor de koordverankering

De trekkracht- en koppelmeter voor de koordverankering is ontworpen volgens IEC 62196-1, punt 25.3, figuur 17, en IEC 60309-1, punt 23.3, wordt gebruikt voor het testen van spanning en koppel op de stekker van elektrische voertuigen en voertuigconnectoren voorzien van een flexibele kabel,het is niet mogelijk om het koord in het apparaat te duwen in een mate die het koord of de interne delen van het apparaat kan beschadigen..

De testmethode is om op de kabel een merkteken te maken op een afstand van ongeveer 20 mm van de kabelverankering of een ander geschikt punt.en vervolgens een constante trekkracht op de kabel aanbrengen voor 100 keer met een snelheid van 1 keer/sVervolgens wordt een koppel zo dicht mogelijk aan het apparaat aangebracht gedurende 1 minuut.de verplaatsing van de markeringspositie van het koord mag niet hoger zijn dan de verplaatsing die wordt weergegeven in de tabel van de trekkracht en het koppel.

Structuur:



2. Parameter van de trekkracht en het koppelmeter voor de koordverankering

Gewicht van de trekkracht 50N*1, 60N*1 (kan 110N bereiken), 40N*2, 100N*2 (kan de combinatie gewichten 160N, 200N, 240N, 250N, 500N realiseren)
Torsegewicht 6N*1, 7N*1, 12N*1, 15N*1, 23N*1, (110N*1) (kan het koppel testen van 0,6N.m, 0,7N.m, 1,2N.m, 1,5N.m, 2,3N.m, 11N.m)
Koppelarm 100 mm (φ200 mm)
Torktijd 0-99H59M59S, standaard 1min
Testtijden 0~9999 voorinstelbaar, standaard 100 keer
Testsnelheid 1 keer/s
Rijmodus

Motor (voor trekproef)

Cylinder (voor koppelproef)
Werkkracht AC 220V/50Hz
Werkomstandigheden 0-40°C (temperatuur), 30%-90% (vochtigheid)
Afmetingen en gewicht W1600mm*D500mm*H1135mm, 100 kg



Tabel 11 - Testwaarden van trekkracht en koppel voor kabelverankering

Nominale stroom (A) Trekkracht (N) Vermogen van het voertuig Maximale verplaatsing (mm)
5 tot 20 160 0.6 2
30 tot 32 200 0.7 2
60 tot 70 240 1.2 2
125 240 1.5 2
200 250 2.3 2
250 500 11.0 5
400 500 11.0 5
500 500 11.0 5
600 en 630 600 11.0 5
800 600 11.0 5



3. Structuur van de trekkracht en het koppel tester van de koordverankering

Het gebruikt het gewicht om spanning toe te passen, gewichten en koppelarmen om koppel te bereiken.De apparatuur stopt automatisch wanneer de testtijden of de testtijd zijn bereikt.Na de test mag de maximaal toegestane verplaatsing van de flexibele kabel van de aansluiting van het oplaadpistool de standaardvereiste waarde niet overschrijden.

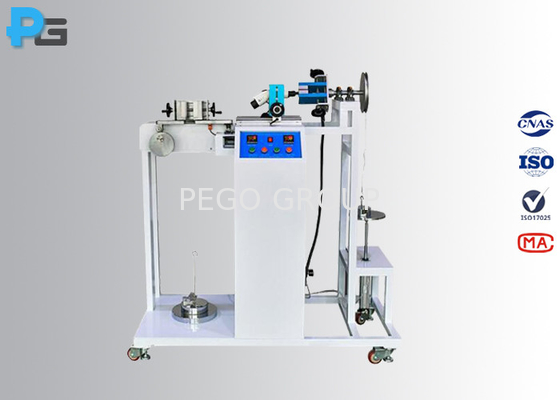

4. Figuren van de trekkracht en het koppel tester van de koordverankering

 IEC 62196-1 Clausule 25.3 Kabelverankering trekkracht en koppel tester voor EV-plugs en voertuigconnectoren 0
