IEC 62196-1 Clausule 26.4 EV-plug- en voertuigverbindingskabelbuigproefapparaat voor buigproef

1- Invoering van kabelbuigtoetsapparatuur

Het testapparaat voor het buigen van kabels is ontworpen volgens IEC 62196-1, punt 26.4, figuur 20 en tabel 14.het wordt toegepast voor de mechanische belastingbuigingstest van de niet-herbruikbare toebehoren van EV-plug en voertuigconnector.

Testmethode:

Het monster wordt bevestigd aan het oscillerende deel van het apparaat, zodat in het midden van de beweging de kabel wordt beladen met een gewicht,en een stroom gelijk aan de nominale stroom van het accessoire wordt door de geleiders geleid, waarbij de spanning tussen beide de nominale spanning is, wordt het oscillerende element achterwaarts en voorwaarts verplaatst door een hoek van 90° (45° aan beide zijden van de verticale),het aantal buigingen 20000 en de buigingssnelheid 60 per minuutNa de test mogen de monsters geen schade vertonen in de zin van dit document.

Structuur:

De uitrusting heeft een vloer-standstructuur en wordt bestuurd door PLC en touchscreen.Uitgerust met 4 rollen om de machine gemakkelijk te laten bewegen.

2. Specificatie van het kabelbuigtoetsapparaat

Tabel 14 - Mechanische belastingbuigingstest

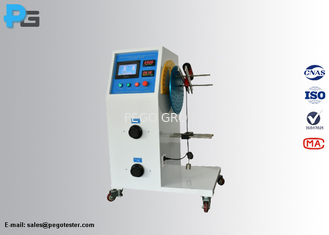

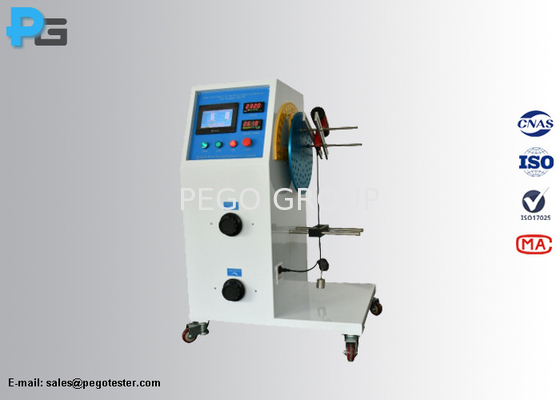

3Afbeelding van het kabelbuigtoetsapparaat

4. Veelgestelde vragen

1) Komt het testapparaat voor het buigen van het koord met een kalibratiecertificaat?

Antwoord: Ja, het zal worden geleverd met het kalibratiecertificaat, de kosten zijn extra.

2) Wat is de swinghoek?

Antwoord: De hoek kan worden ingesteld 0-360⁰vrij (norm vereist 90⁰, ± 45⁰aan beide zijden van verticaal of van elke gewenste hoek).

3) Wat is de snelheid?

Antwoord: De snelheid kan worden ingesteld van 0 tot 60 cycli/min.

4) Welke verpakking wordt gebruikt voor de verzending?

Antwoord: Het apparaat zal in een houten behuizing worden verpakt.

5) Hoe kunnen we dit product bestellen?

Antwoord: stuurt u ons een vraag, onze verkoper zal u binnen 24 uur contacteren.
