IEC62916 Toetsapparatuur voor het opsporen van lekkage van elektrische voertuigen met een knop met platina-elektroden

1. Invoering van lekcontrole-toetsapparatuur

De uitrusting voor het testen van de lekkage is strikt ontworpen en vervaardigd volgens de eisen van de norm IEC60112, de uitrusting is vereist volgens IEC62196-1, punten 28.4 en 29.6.Bij de trackingtest wordt een bepaalde spanning toegepast tussen de 2 mm*5 mm platina-elektroden op het oppervlak van een solide isolatiemateriaal en wordt een geleidende vloeistof (0,1% NH) gedropt.₄CL)with a specified droplet volume at a fixed height (35mm) for 30s to evaluate the leakage resistance of the surface of solid insulating materials under the combined action of electric field and humid or polluted media, en zijn vergelijkende tracking index (CTI) en tracking resistance index (PTI) te bepalen.

2. Toepassing van lektraceringsapparatuur

De lekkage-testapparatuur is van toepassing op onderzoeks-, productie- en kwaliteitsinspectieafdelingen van verlichtingsapparatuur, laagspanningselektrische apparaten, huishoudelijke apparaten,gereedschapsmachinesHet is ook geschikt voor isolatiematerialen en technische kunststoffen.elektrische verbindingen en hulpmiddelen industrie.

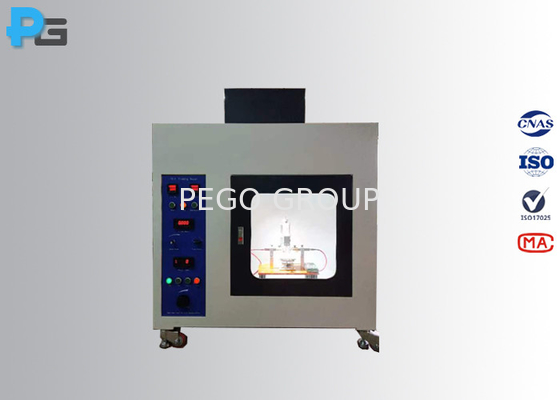

3- De structuur van de lekkage-testapparatuur

De testapparatuur voor de traceringsindex is:De intervalltijd, de druppelhoeveelheid, de lekstroom en de testspanning kunnen allemaal worden ingesteld op het bedieningspaneel.de valhoogte kan worden gemeten met een meetblok, en het apparaat regelt de grootte van de val door de schakelaar van het magnetoventil in de wijzerstijl of tegen de wijzerstijl in te stellen.het voorpaneel is transparant voor gemakkelijke waarneming van het proefproces.

4. Parameters van de testapparatuur voor het opsporen van lekkage

5. Verpakkingslijstvan lektoetsapparatuur

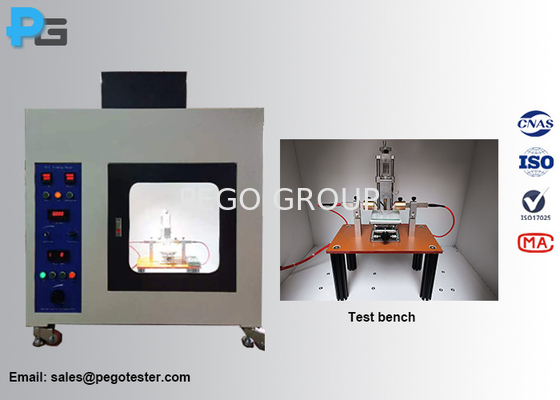

5Testbank.van lektoetsapparatuur
