IEC 62196-1 Elektrische voertuig IPX3 en IPX4 Oscillerende buis waterdichte testmachine
1. Invoering van waterdichte testmachine voor oscillerende buizen:
De waterdichte testmachine voor oscillerende buizen is ontworpen volgens IEC60529, figuur 4, punt 14.2.3 en 14.2.4, en het is vereist door de norm IEC62196-1 clausule 20.2Het wordt toegepast om de bescherming tegen sproeiing (IPX3) en spatten water (IPX4) test te verifiëren, en wordt op grote schaal gebruikt in de industrie van elektrische voertuigen, ve stekkers en verzamelaars, elektronica, armaturen,elektrische componenten, auto-onderdelen enz.De IPX3- en IPX4-waterdichte testapparatuur bestaat uit oscillerende buizen (R200 tot en met R1600), draaitafel, watertank, bedieningseenheden (touchscreen+PLC), stroommeter, drukmeter, enz.De schommelbuis is gemaakt van SUS304 roestvrij staal.
IPX3: de schommelbuis heeft sproeiholten met een boog van 60° aan beide zijden van het middelpunt (de andere openingen zijn geblokkeerd), de totale doorstroming wordt als standaard vereiste ingesteld,de te testen behuizing wordt in het middenpunt van de halve cirkel geplaatst, wordt de buis aan beide zijden van de verticale beweging door een hoek van 120°, 60° laten oscilleren, waarbij de tijd voor één volledige oscillatie (2*120°) ongeveer 4 seconden bedraagt en de testduur 5 min bedraagt.Draai dan de schelp 90° in de horizontale richting, en gedurende 5 min wordt getest, is de maximaal toegestane straal van de schommelbuis 1600 mm.
IPX4: de oscillerende buis heeft sproeiholten over de gehele 180° van de halve cirkel, de totale doorstroming wordt aangepast volgens de standaardvoorschriften en gemeten met een stroommeter.De buis wordt veroorzaakt om te oscilleren door een hoek van bijna 360 °, 180° aan beide zijden van de verticale, waarbij de tijd voor één volledige oscillatie (2*360°) ongeveer 12 s bedraagt. De testduur is 10 min.De drager van de testruimte moet worden geperforeerd om te voorkomen dat het een waterbuffer wordtHet schommelbuis moet in elke richting maximaal worden gedraaid, zodat de schelp in alle richtingen wordt gespoten.
2. Kenmerken van de waterdichte testmachine voor oscillerende buizen:
● Voor IPX3- en IPX4-tests
● De omhulsel van de apparatuur en de draaitafel zijn gemaakt van SUS304# roestvrij staal, zodat ze roestvrij zijn.
● Gebruikt dubbele pijlerstructuur, gemakkelijk te installeren en stabiel te draaien.
● De apparatuur is gemakkelijk te verplaatsen.
● De tank bevindt zich onder de apparatuur, automatisch om het waterniveau te regelen met behulp van een waterdrijvend kogelventil en alarm op hoog of laag niveau om te beschermen tegen de schade veroorzaakt door een laag waterniveau.
● Oscillerende buis aandrijving: Panasonic serveermotor met lage geluidsdruk en hoge nauwkeurigheid.
● Draaiplaat aandrijving: adopteert Chinese merk stappenmotor, kan de snelheid en hoek aanpassen door middel van touchscreen, en automatisch de richting te regelen (geschikt voor de monsters om live test te doen).
● Tijdinstelling voor stroom: stroom uit: 0-999min-stroom aan: 0-999min-stroom uit: 0-999min
● Besturingscomponenten: 7 inch touchscreen + Panasonic PLC.
3. Parameter van de waterdichte testmachine voor oscillerende buizen
| Model |
IPX34C |
| Radius van de buis |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Buitengrootte (L*W*H, m) |
4 maal 3,2 maal 2.8 |
3.6*3*2.6 |
3.2 maal 2.4 maal 2.4 |
2.85 maal 2,02 maal 2.350 |
2.4*1.8*2 |
2 maal 1,4 maal 1.8 |
/ |
/ |
| Leveringssnelheid (L/min) |
0 tot 10 |
0 tot 10 |
0 tot 6 |
0 tot 6 |
0 tot 4 |
0 ~ 3 |
/ |
/ |
| Diameter van de draaitafel (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Hoogte van de draaitafel (mm) |
1750 tot 2350 |
1750 tot 2350 |
1350~1950 |
1300~1700 |
950 tot en met 1500 |
550 tot 1000 |
/ |
/ |
| Opening van de sproeiers (mm) |
0.4 |
| Binnendiameter van de buis |
15 mm |
| Watertankcapaciteit |
30 liter |
| Hoek van de buis |
1200(IPX3), 3600(IPX4) of door de gebruiker bepaald |
| Rotatiesnelheid van de buis |
4s voor 2*1200, 12s voor 2*3600of door de gebruiker gedefinieerd |
| Materialen van buizen |
SUS304 roestvrij staal |
| Rotatiesnelheid van de draaitafel |
1 tot 5 r/min |
| Max. draagvermogen van de draaitafel |
50 kg |
| Rotatiemethode van de draaitafel |
Vooruit- of voor- en achteruitwisseling |
| Bescherming |
Elektrisch lek, hydropenie, kortsluiting |
| Werkvermogen |
AC 220V/50Hz, 1KW (Live draad + neutrale draad + beschermende gronddraad) |
| Arbeidsomstandigheden |
5°C~35°C (temperatuur), ≤85% (R.H.), 86kPa~106kPa (druk) |
| Accessoires |
Waterfilter*1, testnaald*100, 3-kernkabel*1 (3m) |
| Waterbron |
1) De gebruiker dient een waterbron voor de apparatuur op de installatieplaats te configureren met een waterdruk van ten minste 0,2 MPa en een kraan van 4/8 inch te installeren.
2) De kraan is niet meer dan 2 meter van de apparatuur
|
| Vereiste voor de locatie |
De vloer is vlak, de drainage is onbelemmerd, de grond en muren zijn waterdicht, en de vloer afvoer of drainage greppel is ingesteld |
| Verplichting voor de stroomschakelaar |
1) De gebruiker dient de lekbeschermingsluchtschakelaar van de overeenkomstige capaciteit voor de apparatuur op de installatieplaats te configureren;en deze schakelaar moet onafhankelijk zijn voor het gebruik van de apparatuur
2) Het is verboden om met een mes te schakelen of een stopcontact te gebruiken.
3) De luchtschakelaar tegen lekkage moet niet verder dan 2 meter van de apparatuur zijn
|
| Radius (mm) |
IPX3 |
IPX4 |
| Aantal open gaten |
Totale waterstroom |
Aantal open gaten |
Totale waterstroom |
| L/min |
L/h |
L/min |
L/h |
| 200 |
8 |
0.56 |
33.6 |
12 |
0.84 |
50.4 |
| 400 |
16 |
1.1 |
66 |
25 |
1.8 |
108 |
| 600 |
25 |
1.8 |
108 |
37 |
2.6 |
156 |
| 800 |
33 |
2.3 |
138 |
50 |
3.5 |
210 |
| 1000 |
41 |
2.9 |
174 |
62 |
4.3 |
258 |
| 1200 |
50 |
3.5 |
210 |
75 |
5.3 |
318 |
| 1400 |
58 |
4.1 |
246 |
87 |
6.1 |
366 |
| 1600 |
67 |
4.7 |
282 |
100 |
7.0 |
420 |

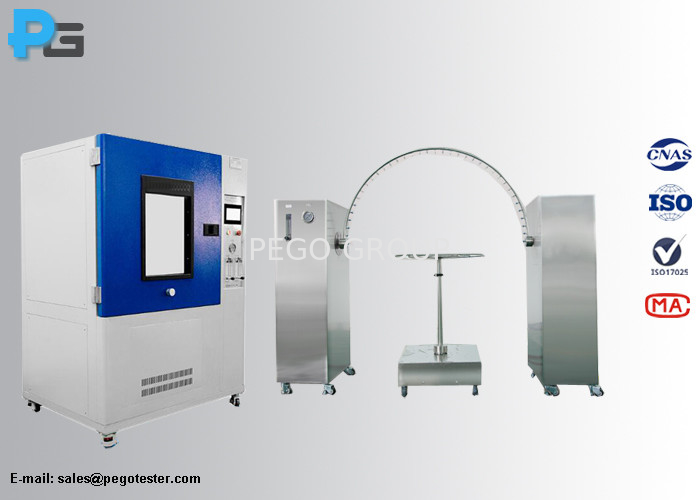

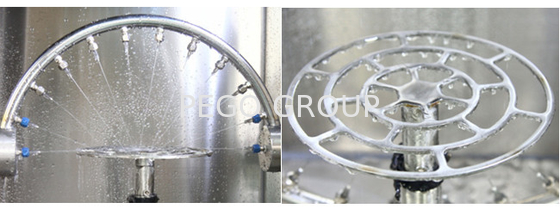

4Afbeelding van de waterdichte testmachine voor oscillerende buizen
5Verpakking Lijst van waterdichte testmachine voor oscillerende buizen
| 1 |
Kolomvak |
2 |
| 2 |
Schommelbuis |
1 |
| 3 |
Draaiplaat |
1 |
| 4 |
Blauwe naald |
100 |
| 5 |
Steek van roestvrij staal |
verscheidene |
| 6 |
0.35mm Naald |
1 |
| 7 |
O-ringzegel |
1 |
| 8 |
Allen-sleutel |
1 |
| 9 |
Schroeven voor schommelbuizen |
6 |
| 10 |
Aniloxbuis |
6m |
| 11 |
Verbindingsstuk |
4 |
| 12 |
Filter |
1 |
| 13 |
Filtersleutel |
1 |
