R200 tot en met R1600 Testapparatuur voor oscillerende buizen voor IPX3- en IPX4-tests om de behuizing van elektrische voertuigen en hun toebehoren tegen het binnendringen van water te controleren
1Inleiding:
De testapparatuur voor oscillerende buizen R200 tot en met R1600 is ontworpen overeenkomstig punt 14 van IEC 60529.2.3 en 14.2.4 voor IPX3- en IPX4-tests. De IPX4-test kan worden toegepast op buitengebruik van voertuigconnectoren, elektrische stopcontacten, elektrische stopcontacten, elektrische voedingsinstallaties en elektrische behuizing overeenkomstig IEC 61851, punt 12.4.2 en IEC 62196-1 punt 20.2.

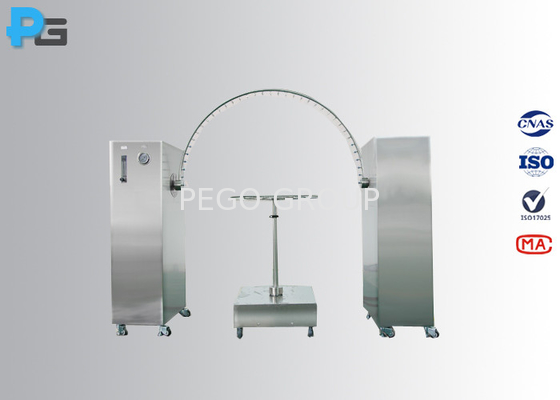

De apparatuur is geïntegreerd met oscillerende buizen (R200 tot en met R1600), draaitafel, dubbele klompen (geïntegreerd met watertank, bedieningsunits, stroommeters, drukmeter, waterfilter, enz.).De oscillerende buis kan worden vervangen om te passen bij verschillende van de monsters.4 rollen zijn aan de onderkant van het chassis geplaatst om het gemakkelijk te laten bewegen.
Voor de IPX4-test hebben de oscillerende buizen sproeiholten over de hele 180° van de halve cirkel, de totale stroom wordt aangepast volgens de standaardvoorschriften en gemeten met een stroommeter.De buis wordt ertoe gebracht om te oscilleren door een hoek van bijna 3600, 1800aan beide zijden van de verticale, en tijd voor één volledige oscillatie (2*3600De test duurt 10 minuten.
2. Kenmerken
● Voor IPX3- en IPX4-tests
● De omhulsel van de apparatuur en de draaitafel zijn gemaakt van SUS304# roestvrij staal, zodat ze roestvrij zijn.
● Gebruikt dubbele pijlerstructuur, gemakkelijk te installeren en stabiel te draaien.
● De apparatuur is gemakkelijk te verplaatsen.
● Filtermaatregelen: een standaard hoogprecisiefilter kan onzuiverheden in kraanwater filteren; het filterelement kan regelmatig worden vervangen.
● De watertank is ingebouwd in de apparatuur, automatisch om het waterniveau te regelen met behulp van Water drijvend kogelventil,en alarm op hoog of laag waterniveau om te beschermen tegen schade veroorzaakt door laag waterniveau.
● Oscillerende buis aandrijving: Panasonic serveermotor met lage geluidsdruk en hoge nauwkeurigheid.
● Draaiplaat aandrijving: adopteert Chinese merk stappenmotor, kan de snelheid en hoek aanpassen door middel van touchscreen, en automatisch de richting te regelen (geschikt voor de monsters om live test te doen).
● Tijdinstelling voor stroom: stroom uit: 0-999min-stroom aan: 0-999min-stroom uit: 0-999min
● Besturingscomponenten: 7 inch touchscreen + Panasonic PLC.
● Vooraf ingestelde IPX3- en IPX4-testprocedures, gebruikers hoeven alleen het waterdichte niveau te selecteren en de apparatuur voert de test uit volgens de standaardvereisten.
3. Parameters
| Model |
IPX34C |
| Radius van de buis |
R1600, R1400, R1200, R1000, R800, R600, R400, R200 |
| Buitengrootte |
Bij de toekenning van een vergunning voor het gebruik van een voertuig voor het vervoer van vloeibare stoffen moet de vergunning voor het gebruik van een voertuig voor het vervoer van vloeibare stoffen worden verleend. |
| Leveringspercentage |
0~10 L/min |
| Diameter van draaitafel |
Voor de toepassing van deze richtlijn geldt dat: |
| Hoogte van de draaitafel |
1750 tot 2350 mm |
| Opening van sproeiers |
0.4 mm |
| Binnendiameter van de buis |
15 mm |
| Watertankcapaciteit |
30 liter |
| Hoek van de buis |
1200(IPX3), 3600(IPX4) of door de gebruiker bepaald |
| Rotatiesnelheid van de buis |
4s voor 2*1200, 12s voor 2*3600of door de gebruiker gedefinieerd |
| Materialen van buizen |
SUS304 roestvrij staal |
| Rotatiesnelheid van de draaitafel |
1 tot 5 r/min |
| Max. draagvermogen van de draaitafel |
50 kg |
| Rotatiemethode van de draaitafel |
Vooruit- of voor- en achteruitwisseling |
| Bescherming |
Elektrisch lek, hydropenie, kortsluiting |
| Werkvermogen |
AC 220V/50Hz, 1KW (Live draad + neutrale draad + beschermende gronddraad) |
| Arbeidsomstandigheden |
5°C~35°C (temperatuur), ≤85% (R.H.), 86kPa~106kPa (druk) |
4Vaak gestelde vragen
1) Kunnen we de straal van de oscillerende buis selecteren?
Pego: Ja, de gebruiker kan alleen de gewenste oscillerende buis kopen. De apparatuur kan worden geconfigureerd met verschillende radius van oscillerende buis om het monster aan te passen.
Is er enig verschil op de oscillerende buis voor IPX3 en IPX4 testen?
Pego: Ja, volgens de standaardvereisten: voor IPX3-test heeft de oscillerende buis sproeiholen over een boog van 60° aan beide zijden van het middelpunt; voor IPX4-testde oscillerende buis heeft sproeiholen over de hele 180° van de halve cirkelDe door Pego ontworpen oscillerende buis kan worden gebruikt voor het uitvoeren van IPX3- en IPX4-tests met dezelfde oscillerende buis.
3) Kunnen we de draagcapaciteit van de draaitafel aanpassen?
Pego: Ja, de gewone draaitafel kan de monsters dragen met een gewicht van minder dan 50 kg, maar we ondersteunen de service op maat.
Wat voor soort water kan worden gebruikt?
Pego: Het zuiver water wordt aanbevolen op vooraf, dit zal het risico van verstopte spuitstukken verminderen.
Hoe is de stabiliteit van de dubbele kolom?
Het ontwerp is stabiel genoeg, en de onderkant van de twee kolommen is voorzien van wielen, waardoor gebruikers de apparatuur vrij kunnen verplaatsen.sluit de wielen en de voet bekers zal de apparatuur stabiliseren op een vlak oppervlak.
6) Kan het water gerecycled worden?
Nee, dit is een open apparatuur, het water kan niet worden gerecycled.apparatuur voor kamertypenvoor optie.
7) Biedt u de installatiedienst ter plaatse?
Pego: Eigenlijk heeft de apparatuur geen installatie op locatie nodig. De apparatuur zal bijna in zijn geheel worden verzonden, de gebruiker hoeft alleen een eenvoudige bedrading te maken wanneer hij de goederen ontvangt.
8) Wat is de garantieperiode? en hoe kunnen we de after-sales service krijgen?
Pego: De garantieperiode is 12 maanden na ontvangst van de goederen. 95% van de problemen na de verkoop kunnen door ons team van ingenieurs worden opgelost door middel van remote service.Klanten krijgen binnen 24 uur na melding van het probleem een antwoord.Volgens onze ervaring kunnen de meeste problemen met de begeleiding van onze ingenieur worden verwijderd, maar slechts een klein deel van de problemen wordt veroorzaakt door onderdelen falen,Dat komt omdat we de merkcomponenten gebruiken.Als de onderdelen beschadigd zijn, sturen we een nieuw onderdeel voor vervanging, de nieuwe onderdelen worden gratis in rekening gebracht binnen de garantieperiode.En ook ons eigenaar team zal u leren hoe u de beschadigde onderdelen te vervangen.
