IEC61851-1 Standaard testvinger voor het controleren van de toegankelijkheid van onderdelen van voertuigconnectoren

IEC61851-1 Standaard proefvinger voor de controle van de toegankelijkheid tot onderdelen van voertuigconnectoren die actief zijn

1Inleiding

De standaardproefvinger is ontworpen volgens IEC 62196-1 voor de controle van de toegankelijkheid van aangesloten delen van stopcontacten en voertuigconnectoren.het wordt ook genoemd als proefsonde B of gewrichtsproefvinger in de norm IEC60529 voor IP2X-tests, die kan worden toegepast voor de test van de verbinding voor voertuigen voor binnenshuisgebruik, EV-stop, EV-afvoer volgens norm IEC61851-1 punt 12.4.

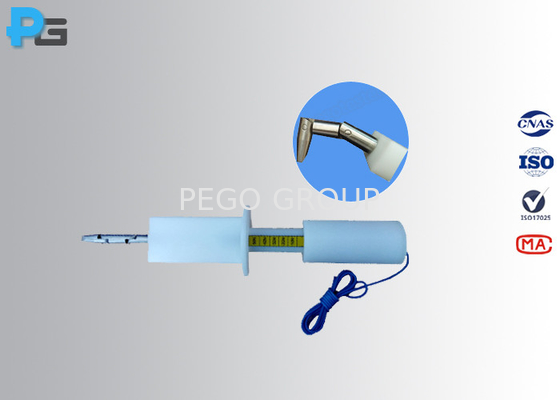

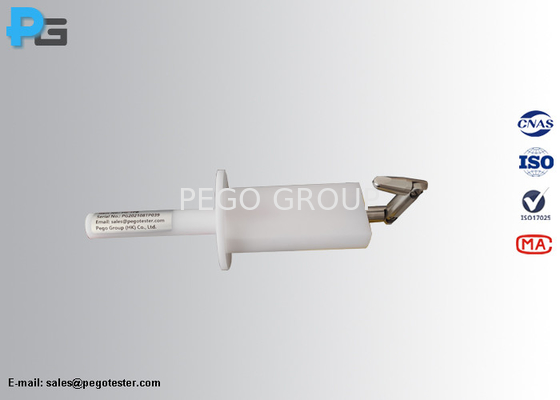

De standaard proefvinger bestaat uit een handvat en een vinger, de handvat is gemaakt van isolatiemateriaal en de vinger is gemaakt van staal.dan kunnen de gewrichten worden gebogen door een hoek van 90°De sonde kan een ingebouwde 10N-stuwmotor hebben, zodat de gebruiker tijdens de test rechtstreeks kracht kan uitoefenen.En de sonde zal komen met een leiding om te laten verbinden met een elektrische indicator om het contact met relevante onderdelen te tonen.

2. Specificatie

3. Vaak gestelde vragen

1) Hoe kunnen wij tijdens de beproeving kracht uitoefenen?

Pego: Er zijn twee methoden voor de gebruiker om de kracht toe te passen tijdens de test: 1. Gebruiker kan de testsonde kiezen met ingebouwde stuwraket, de stuwraket is ingebouwd in het handvat, druk gewoon op het handvat,de juiste kracht kan worden toegepastDe sonde is geconfigureerd met een connector aan de staart van het handvat.

Normaal gesproken bedraagt de aanbevolen kracht bij de test 10 N, maar in sommige productnormen bedraagt de aanbevolen kracht maximaal 50 N.

2) Hoe wordt de sonde aangesloten op een continuïteitscircuit?

Pego: De sonde wordt geleverd met een draad om te verbinden met een continuïteit indicating circuit.elektrische indicatorvan Pego.

3) Hoe bewaren en onderhouden de proefsonden in het dagelijks leven?

De sondes komen met een beschermende behuizing, als je ze niet gebruikt, zet ze in de behuizing.
