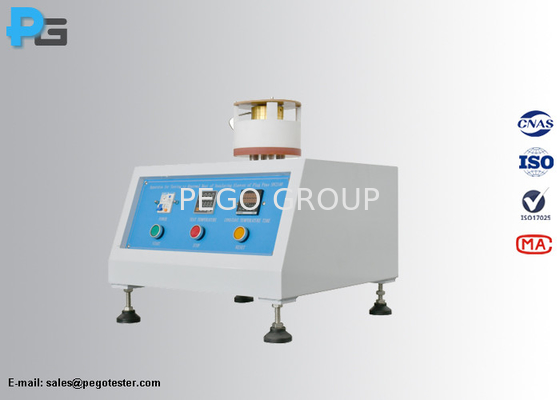

IEC 60884-1 figuur 40 Apparaat voor het testen van de weerstand tegen abnormale hitte van isolatiehulzen van stekkerpinnen

IEC 60884-1 figuur 40 Apparaat voor het testen van de weerstand tegen abnormale hitte van isolatiehulzen van stekkerpinnen

1Inleiding

De apparatuur voor het testen van de weerstand tegen abnormale hitte van isolatiehulzen is ontworpen volgens IEC 6884-1 figuur 40 en punt 28.1.2, bestaat het testapparaat uit een isolatieplaat A en een metalen onderdeel B om te controleren of de isolatiehulzen bestand zijn tegen abnormale verwarming.De monsters worden in het testapparaat geplaatst, en in de meest ongunstige horizontale positie geplaatst, wanneer het testapparaat een constante temperatuur heeft bereikt en gedurende 3 uur wordt gehouden,het monster wordt vervolgens uit het testapparaat genomen en tot kamertemperatuur afgekoeld, worden de isolatiehulzen van de pinnen van de monsters vervolgens onderworpen aan een botstest bij omgevingstemperatuur en aan een visuele inspectie,de isolatiehulzen moeten zonder extra vergroting zonder scheuren zichtbaar zijn bij normaal of gecorrigeerd zicht, en de afmetingen van de isolatiehulzen zouden niet moeten zijn veranderd.

2. Parameters
