IEC60884-1 figuur 27 en figuur 42 Onderzoekapparatuur voor lage temperatuuronderbrekingen voor het testen van zelfisolatie van pinnen, stekker

IEC60884-1 figuur 27 en figuur 42 Onderzoekapparatuur voor lage temperatuurinslag voor het testen van isolatiepen, stekker- en stopcontacten

1Inleiding:

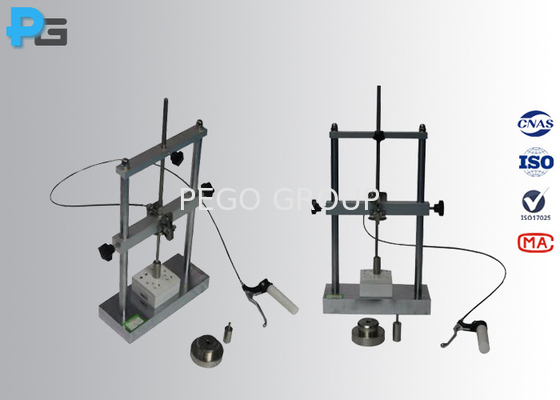

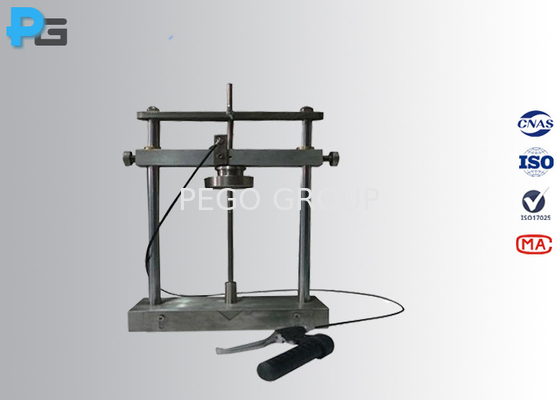

De apparatuur voor de slagtest bij lage temperatuur is ontworpen volgens IEC 60884-1 punt 24.4/figuur 27 en punt 30.4/figuur 42, punt 8.5, VDE0620, GB2951.4, GB2099.1 clausule 24.4 en 30.4 figuur 27 & figuur 42 enz.Het apparaat voor de botstest bij lage temperatuur dient te werken met een laagtemperatuurkamer en moet op een 40 mm dik sponzenrubberen pad worden geplaatst..

Dit apparaat is bedoeld om een slagtest uit te voeren vanaf een hoogte van 100 mm met een valgewicht van 100 g of 1000 g op pin-isolatiehulzen,aansluitingen en stopcontacten bij lage temperatuur om te voldoen aan de testvereisten van IEC60884-1, punt 24.4 en 30.4, moeten na de test geen scheuren van de isolatiehulzen zichtbaar zijn met normaal of gecorrigeerd zicht zonder aanvullende vergroting en geen beschadigingen op het monster.

Het apparaat kan ook een slagtest van 100 mm uitvoeren op stroomkabels, flexibele kabels en kabels met PVC-isolatie en omhulsels bij lage temperatuur,de massa van het valgewicht wordt bepaald door de totale diameter van de kabel (zie onderstaande tabel 1 en tabel 2), kan de test voldoen aan de testvoorschriften van IEC60811-1-4 punt 8.5 en figuur 1.geen scheuren van de isolerende omhulsels moeten zichtbaar zijn met normaal of gecorrigeerd zicht zonder aanvullende vergroting.

2Specificatie:
