IEC60529 Testapparatuur voor spuitstukken voor IPX3- en IPX4-tests
1Inleiding
IPX3/4 sproeibuis testapparatuur kan voldoen aan de eisen van IEC60529, punt 14.2.3 en 14.2.4 en figuur 5, wordt gebruikt voor de controle van de bescherming tegen sproeiwater (IPX3) en sproeiwater (IPX4) voor een groot monster.waterreservoir en controlekastDeze apparatuur is bedoeld om de regenomstandigheden te simuleren om de fysieke prestaties van buitenverlichting, huishoudelijke apparatuur, auto-onderdelen enz. te controleren.

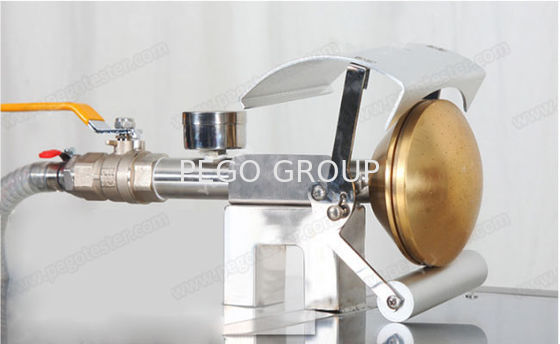

Het draagbare apparaat voor het sproeien van sproeierspuiten is ontworpen volgens IEC 60529, figuur 5, en is van toepassing om de bescherming tegen sproeiwater (IPX3) en sproeiwater (IPX4) te verifiëren voor een groot monster..Het draagbare apparaat bestaat uit een spuitstuk, een beweeglijk schild, een tegengewicht, een slang en een drukmeter.2 binnencirkels van 12 gaten op 300pitch, 4 buitenste cirkels van 24 gaten op 150Het bewegende schild is gemaakt van aluminium, het tegenbalansschild is op zijn plaats voor de IPX3-test, de waterdruk wordt aangepast om de opgegeven leveringssnelheid te geven,de druk om deze leveringssnelheid te bereiken ligt tussen 50 en 150 kPa., en deze moet tijdens de test constant blijven, de testduur is 1min/m2van het berekende oppervlak van de behuizing en met een minimale duur van 5 min. Voor IPX4-test,het tegenbalansschild wordt van de spuitstuk verwijderd en de behuizing wordt vanuit alle praktische richtingen gespoten, de waterstroom en de bespuitingstijd per oppervlakte-eenheid zijn gelijk aan IPX3-test.
2. Kenmerken
● Voor IPX3- en IPX4-tests.
● De sproeiersproei wordt verwerkt met CNC-technologie, de kop is gemaakt van puur messing en het oppervlak is spiegelgepolijst.en de andere delen zijn gemaakt van roestvrij staal SUS304.
● Het oppervlak van de spuitstukkop is besproeid met een roestbestendige coating, waardoor het watermerk op het oppervlak van de spuitstuk geen patina krijgt en het uiterlijk beïnvloedt.
● De spuitstuk heeft 121 gaten met een diameter van 0,5 mm (1 gat in het midden, 2 binnencirkels van 12 gaten op 300pitch, 4 buitenste cirkels van 24 gaten op 150de toonhoogte) volledig aan de eisen van IEC60529 voldoen.

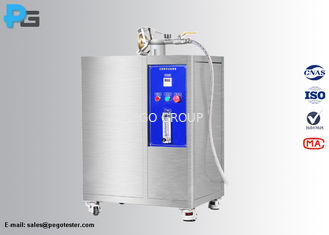

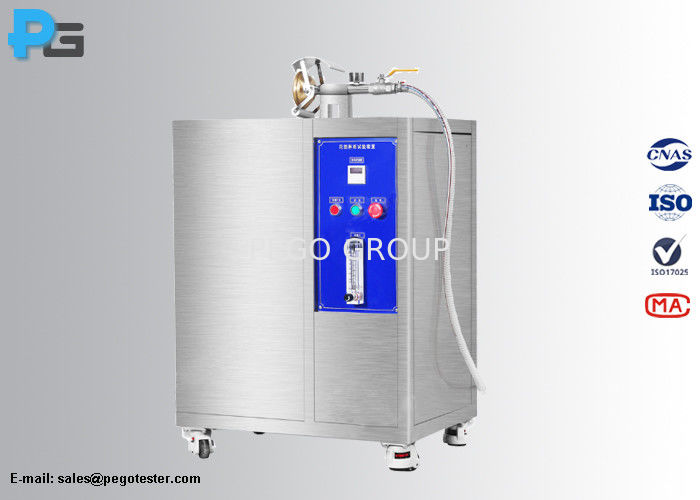

● De bedieningsbox bevat een timer, een knop voor de schakelaar, een noodstopknop, een startknop en een stroommeter.
3. Specificatie
| Model |
IPX34AS |
| Buitengrootte (L*W*H) |
870 mm*600 mm*950 mm (controleboks)
370 mm*115 mm*165 mm (spraystuk)
|
| De diameter van de sproeipijp |
102 mm |
| Aantal gaten |
121 |
| De diameter van het gat |
Φ0,5 mm |
| Positie van de gaten |
1 gat in het midden
2 binnencirkels van 12 gaten op 300pitch
4 buitenste cirkels van 24 gaten op 150pitch
|
| Buitendeurs van de waterinlaat |
Φ16 mm |
| Buitendeurs van waterpijp |
Φ28 mm |
| Stroompercentage |
10 L/min±5% |
| Stroommeterregelmethode |
Handmatige aanpassing |
| Waterdrukbereik |
50-150Kpa |
| Display van de stroommeter |
Glasstroommeter |
| Capaciteit van de watertank |
150 liter |
| Werkvermogen |
220V/50Hz |
| Waterbron |
1) De gebruiker moet op de installatieplaats een waterbron voor de apparatuur instellen met een waterdruk van ten minste 0,2 MPa en een kraan van 4/8 inch installeren.
2) De kraan is niet meer dan 2 meter van de apparatuur verwijderd
|
| Vereiste voor de locatie |
De vloer is vlak, de drainage is onbelemmerd, de grond en muren zijn waterdicht, en de vloer afvoer of drainage sloot is ingesteld |
4. Vaak gestelde vragen
1) Wat voor soort water kan worden gebruikt?
Pego: Het zuivere water wordt aanbevolen op vooraf, kraanwater, zoet water of ander water kan worden gebruikt volgens verschillende standaardvereisten.
2) Kan het water gerecycled worden?
Nee, dit is een open apparatuur, het water kan niet worden gerecycled, maar we hebben de kamerapparatuur als optie.
3) Biedt u de installatiedienst ter plaatse?
Pego: Eigenlijk heeft de apparatuur geen installatie op locatie nodig. De apparatuur zal bijna als geheel worden verzonden, de gebruiker hoeft alleen een eenvoudige bedrading te maken wanneer hij de goederen ontvangt.
4) Wat is de garantieperiode? en hoe kunnen we de naverkoopservice krijgen?
Pego: De garantieperiode is 12 maanden na ontvangst van de goederen. 95% van de problemen na de verkoop kunnen door ons team van ingenieurs worden opgelost door middel van remote service.Klanten krijgen binnen 24 uur na melding van het probleem een antwoord.Volgens onze ervaring kunnen de meeste problemen met de leiding van onze ingenieur worden opgelost, maar slechts een klein deel van de problemen wordt veroorzaakt door onderdelenfouten.Dat komt omdat we de merkcomponenten gebruiken.Als de onderdelen beschadigd zijn, sturen we een nieuw onderdeel voor vervanging, de nieuwe onderdelen worden gratis in rekening gebracht binnen de garantieperiode.En ook ons eigenaar team zal u leren hoe u de beschadigde onderdelen te vervangen.
