Testapparatuur voor spatwateroscillerende buizen voor IPX4-tests
1Inleiding
De oscillerende buis is ontworpen volgens IEC 60529, figuur 4, punt 14.2.3 en 14.2.4, wordt toegepast om de bescherming tegen sproei (IPX3) en spatwater (IPX4) te verifiëren en wordt veel gebruikt in de industrie van elektronica, armaturen, elektrische componenten, auto-onderdelen enz.

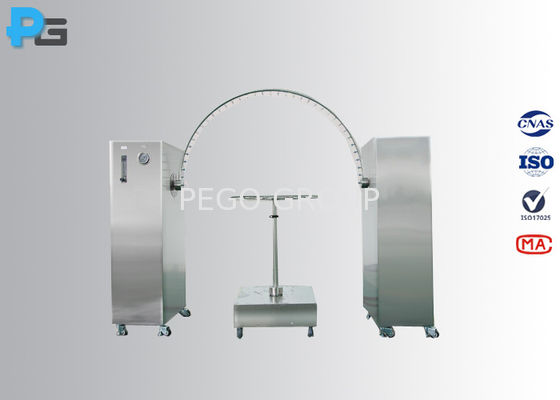

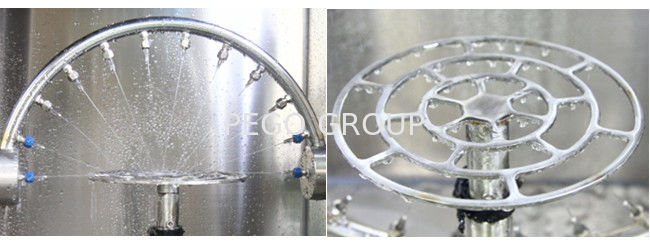

De IPX3- en IPX4-waterdichte testapparatuur bestaat uit oscillerende buizen (R200 tot R1600), draaitafel, waterreservoir, bedieningseenheden (touchscreen+PLC), stroommeter, enz.De schommelbuis is gemaakt van SUS304 roestvrij staalVoor de IPX3-test hebben de oscillerende buizen sproeiholten over een boog van 60 mm.0aan beide zijden van het middelpunt (de andere gaten zijn geblokkeerd), wordt de totale doorstroming als standaard vereiste ingesteld, wordt het te testen behuizingstuk in het middenpunt van de halve cirkel geplaatst,de buis wordt veroorzaakt om te oscilleren door een hoek van 1200, 600aan beide zijden van de verticale, de tijd voor één volledige oscillatie (2*1200Voor de IPX4-test hebben de oscillerende buizen sproeiholten over de gehele 180° van de halve cirkel.de totale doorstroming wordt aangepast volgens de standaardvoorschriftenDe buis wordt door een hoek van bijna 360° laten oscilleren.0, 1800aan beide zijden van de verticale, en tijd voor één volledige oscillatie (2*3600De test duurt 10 minuten.
2. Specificatie
| Model |
IPX34C |
| Radius van de buis |
R1600 |
R1400 |
R1200 |
R1000 |
R800 |
R600 |
R400 |
R200 |
| Buitengrootte (L*W*H, m) |
4 maal 3,2 maal 2.8 |
3.6*3*2.6 |
3.2 maal 2.4 maal 2.4 |
2.8*2.2*2.2 |
2.4*1.8*2 |
2 maal 1,4 maal 1.8 |
/ |
/ |
| Leveringssnelheid (L/min) |
0 tot 10 |
0 tot 10 |
0 tot 6 |
0 tot 6 |
0 tot 4 |
0 ~ 3 |
/ |
/ |
| Diameter van de draaitafel (mm) |
Φ1000 |
Φ1000 |
Φ800 |
Φ800 |
Φ600 |
Φ600 |
/ |
/ |
| Hoogte van de draaitafel (mm) |
1750 tot 2350 |
1750 tot 2350 |
1350~1950 |
1350~1950 |
950 tot en met 1500 |
550 tot 1000 |
/ |
/ |
| Opening van de sproeiers (mm) |
0.4 |
| Hoek van de buis |
1200(IPX3), 3600(IPX4) of door de gebruiker bepaald |
| Rotatiesnelheid van de buis |
4s voor 2*1200, 12s voor 2*3600of door de gebruiker gedefinieerd |
| Materialen van buizen |
SUS304 roestvrij staal |
| Rotatiesnelheid van de draaitafel |
1 tot 5 r/min |
| Bescherming |
Elektrisch lek, hydropenie, kortsluiting |
| Werkvermogen |
220V, 50/60Hz, 1 kW |
| Waterbron |
1) De gebruiker moet op de installatieplaats een waterbron voor de apparatuur instellen met een waterdruk van ten minste 0,2 MPa en een kraan van 4/8 inch installeren.
2) De kraan is niet meer dan 2 meter van de apparatuur verwijderd
|
3. Vaak gestelde vragen
1) Kan de apparatuur alle oscillerende buizen aanpassen?
Ja, dat is waar.
2) Kunnen we de draagcapaciteit van de draaitafel aanpassen?
Pego: Ja, de gewone draaitafel kan de monsters dragen met een gewicht van minder dan 50 kg, maar we ondersteunen de service op maat.
Wat voor soort water kan worden gebruikt?
Pego: Zoet water, het testwater kan echter verschillen afhankelijk van de productnormen en het testdoel..Maar in de praktijk wordt het kraanwater maximaal gebruikt, de apparatuur configureert 2 waterfilters.
Wat moeten we doen als de naald verstopt is?
Pego: de blauwe naalden kunnen gemakkelijk worden vervangen, schroef de naald gewoon uit en vervang er een nieuwe. 100 reserve naalden worden met de goederen verzonden.
5) Kan het water gerecycled worden?
Nee, dit is een open apparatuur, het water kan niet worden gerecycled, maar we hebben de kamerapparatuur als optie.
6) Biedt u de installatiedienst ter plaatse?
Pego: Eigenlijk heeft de apparatuur geen installatie op locatie nodig. De apparatuur zal bijna als geheel worden verzonden, de gebruiker hoeft alleen een eenvoudige bedrading te maken wanneer hij de goederen ontvangt.
7) Wat is de garantieperiode? en hoe kunnen we de naverkoopservice krijgen?
Pego: De garantieperiode is 12 maanden na ontvangst van de goederen. 95% van de problemen na de verkoop kunnen door ons team van ingenieurs worden opgelost door middel van remote service.Klanten krijgen binnen 24 uur na melding van het probleem een antwoord.Volgens onze ervaring kunnen de meeste problemen met de leiding van onze ingenieur worden opgelost, maar slechts een klein deel van de problemen wordt veroorzaakt door onderdelenfouten.Dat komt omdat we de merkcomponenten gebruiken.Als de onderdelen beschadigd zijn, sturen we een nieuw onderdeel voor vervanging, de nieuwe onderdelen worden gratis in rekening gebracht binnen de garantieperiode.En ook ons eigenaar team zal u leren hoe u de beschadigde onderdelen te vervangen.
