IEC60320-1 Apparatuur voor het testen van de maximale en minimale trekkracht van apparaatcouplers

1Inleiding

Deapparatuur voor het testen van de trekkracht van de koppelingen van apparatenis ontworpen volgens IEC60320-1, figuur 3 en figuur 4 en punt 16, voor de verificatie van de maximale en minimale trekkracht van de stopcontact.De minimale trekkracht wordt gecontroleerd door de testpijnmeter in elk afzonderlijk aansluitpunt/uitlaatpunt van het apparaat te plaatsen.De uitrusting bestaat uit een bedieningskast, een bevestigingsplaat, een verwarmingsinrichting, een inlaat/stop aansluiting, een massahak, een aanvullende massa en een hoofdmassa.De hoogte van het frame van het apparaat is 550 mmDe inlaat-stokverbindingsmeter van het apparaat is gemaakt van gehard staal met een ruwheid van niet meer dan 0,8 mm.

Maximale trekkracht: de in de norm gespecificeerde maximale trekkracht (de totale kracht van de hoofdmassa, de aanvullende massa, de haak, deen de inlaat/stop aansluiting van het apparaat), mag de aansluiting/uitlaat van het apparaat niet in de aansluiting/uitlaat van het apparaat blijven.

* Voor het testen van de koppelingen van het apparaat voor hete of zeer hete omstandigheden,de verwarmingsfunctie moet worden ingeschakeld en de maximale trekkracht moet worden getest nadat de opgegeven temperatuur is bereikt.

Minimale trekkracht: het monster in de hand houden, and insert the test pin gauge of the minimum withdrawal force specified in the standard ( the total mass of the pin should be equal to the value specified in the standard) into each individual connector / appliance outlet, mag de meter niet binnen 3 seconden van de aansluiting vallen.

2. Parameters

Tabel 5 - Maximale en minimale terugtrekkingskrachten

3Afbeelding van multi-pin en single-pin meters

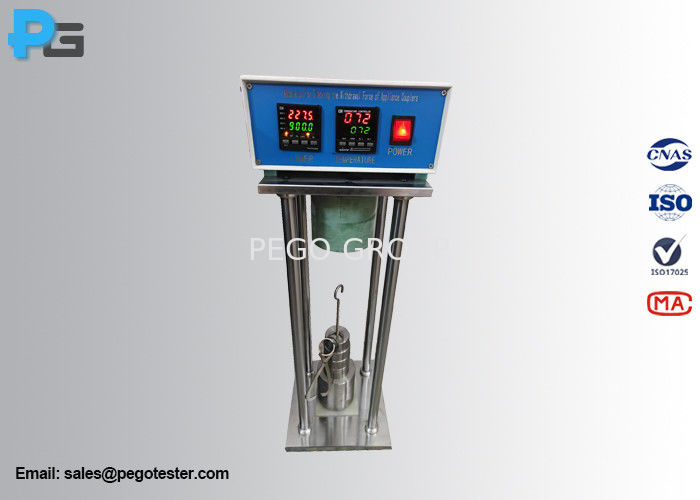

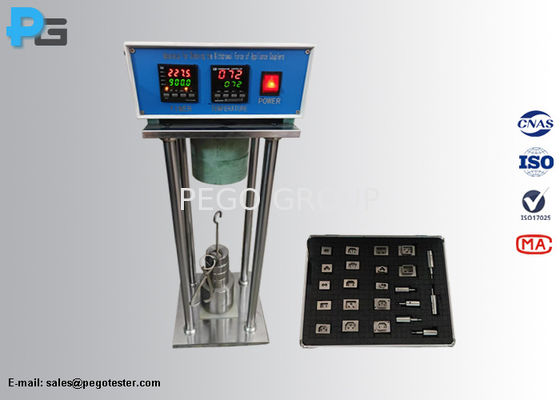

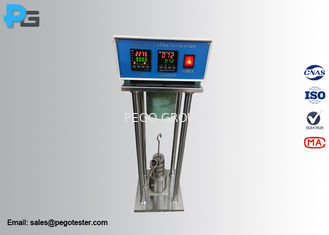

4. De samenstelling van de testinrichting voor de trekkracht

De testinrichting voor de trekkracht bestaat uit frame, bedieningskast, bevestigingsplaat, verwarmingsinrichting, aansluiting voor het toestel (maximale multi-pin- en single-in-gauge), klem,aanvullende massa en hoofdmassaHet frame is van staal, de extra massa. And the principal mass and the appliance inlet/plug connector (multi-pin gauge for maximum extraction test and single-pin gauge for minimum extraction test) are made of S16 anti-corrosion mirror steel which with magnetic and rust-proof characteristicDe inlaat-/plugconnector van het apparaat (multi-pin-meters) en de single-pin-meters kunnen worden aangepast volgens de standaardplaat van het apparaat.aansluiting/uitlaat van het apparaat.
