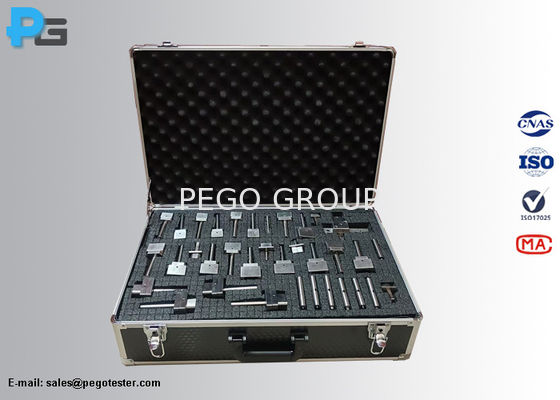

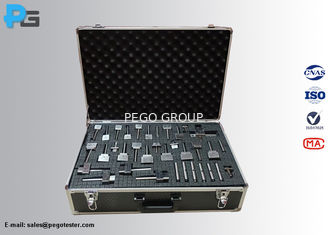

| Standaard |
Figuurnummer en naam van het gaas |
Doel van de test |
| IEC60320-3 |
Figuur 2 - Go Gauge voor aansluitingen op standaardblad C1 |
Om te controleren of connector C1 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 3 - Go Gauge voor aansluitingen op standaardblad C5 |
Om te controleren of connector C5 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 4 - Go Gauge voor aansluitingen op standaardblad C7 |
Om te controleren of connector C7 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 5 - Go Gauge voor zijdelingse aansluitingen op standaardblad C7 |
Om te controleren of de connector C7 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 6 - Niet-go gauge voor aansluitingen op standaardplaten C1 |
Om te controleren of aansluiting C1 niet met een kracht van niet meer dan 60 N in de meter kan worden geplaatst |
| IEC60320-3 |
Figuur 7 - Niet-go-gauge voor aansluitingen op standaardplaten C1, C5 en C7 |
Om te controleren of verbindingen C1, C5 en C7 niet met een kracht van niet meer dan 60 N in de meter kunnen worden geplaatst |
| IEC60320-3 |
Figuur 8 - Niet-go-gauge voor aansluitingen op standaardplaten C1 en C7 |
Om te controleren of verbindingen C1 en C7 niet met een kracht van niet meer dan 60 N in de meter kunnen worden geplaatst |
| IEC60320-3 |
Figuur 9 - Blades voor het controleren van de weerstand tegen vervorming van het voorste deel van de aansluitingen op standaardblad C7 |
Voor 2,5A-aansluiting voor apparatuur van klasse II volgens standaardblad C7 moet voldoende vervormingsbestendigheid zijn. |
| IEC60320-3 |
Figuur 10 - Niet-go-gauge voor inlaten van apparaten naar standaardblad C8, C8A en C8B |
Wanneer de meter met een kracht van 30 n tussen de randen van de inlaat van het apparaat C8, C8A en C8B wordt geplaatst, mag deze de bodem van de inlaat niet raken. |
| IEC60320-3 |
Figuur 11 - Go Gauge voor aansluitingen op standaardblad C9 |
Om te controleren of connector C9 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 12 - Niet-go gauge voor aansluitingen op standaardblad C9 |
Om te controleren of de connector C9 niet met een kracht van niet meer dan 60 N in de meter kan worden geplaatst |
| IEC60320-3 |
Figuur 13 - Go Gauge voor inlaat van apparatuur op standaardplaten C10 |
Om te controleren of de meter volledig in de inlaat van het apparaat C10 kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 14 - Go Gauge voor aansluitingen op standaardblad C13 |
Om te controleren of connector C13 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 15 - Niet-go gauge voor verbindingen met standaardplaten C13 en C17 |
Om te controleren of verbindingen C13 en C17 niet met een kracht van niet meer dan 60 N in de meter kunnen worden geplaatst |
| IEC60320-3 |
Figuur 16 - Go Gauge voor inlaat van apparatuur naar standaardplaten C14, C16 en C18 |
Om te controleren of de meter volledig in de inlaat van het apparaat C14, C16 en C18 kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 17 - Go Gauge voor aansluitingen op standaardblad C15 |
Om te controleren of connector C15 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 18 - Go Gauge voor aansluitingen op standaardblad C17 |
Om te controleren of connector C17 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 19 - Go Gauge voor aansluitingen op standaardblad C19 |
Om te controleren of connector C19 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 20 - Go Gauge voor inlaat van apparaten op standaardplaten C20 en C24 |
Om te controleren of de meter volledig in de inlaat van het apparaat C20 en C24 kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 21 - Go Gauge voor aansluitingen op standaardblad C21 |
Om te controleren of connector C21 volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 22 - Go Gauge voor inlaat van apparaat naar standaardblad C22 |
Om te controleren of de meter volledig in de inlaat van het apparaat C22 kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 23 - Go Gauge voor aansluitingen op standaardblad C23 |
Om te controleren of de meter volledig in de inlaat van het apparaat C23 kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 24 - Niet-go gauge voor aansluitingen op standaardplaten C13, C15 en C17 |
Om te controleren of verbindingen C13, C15 en C7 niet met een kracht van niet meer dan 60 N in de meter kunnen worden geplaatst |
| IEC60320-3 |
Figuur 25 - Go Gauge voor aansluitingen op standaardblad C15A |
Om te controleren of aansluiting C15A volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 26 - Go Gauge voor inlaten van apparaten op standaardblad C16A |
Om te controleren of connector C16A volledig in de meter kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 27 - Verplaats de afmeting voor de stopcontacten van apparaten naar standaardblad F |
Om te controleren of de meter volledig in de inlaat van het apparaat F kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 28 - Verplaats de afmeting voor de stopcontacten van apparaten naar standaardblad H |
Om te controleren of de meter volledig in de inlaat van het apparaat H kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 29 - Verplaats de afmeting voor de stopcontacten van apparaten naar standaardblad J |
Om te controleren of de meter volledig in de inlaat van het apparaat J kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 30 - Verplaatsingsmeter voor stopcontacten van apparaten naar standaardblad L |
Om te controleren of de meter volledig in de inlaat van het apparaat L kan worden geplaatst met een kracht van niet meer dan 60 N |
| IEC60320-3 |
Figuur 31 - Meters voor het controlepunt van het eerste contact (0,2A) |
De geschikte meter wordt aan het inlaatgat van elk stopcontact van de aansluiting aangebracht met een kracht van niet meer dan 5 N. Wanneer de meter volledig is ingebracht,de langere pin van de meter (contactmeter) moet contact maken en de kortere pin (geen contactmeter) mag geen contact maken;. |
| Figuur 31 - Meters voor het controlepunt van het eerste contact (2.5A) |
| Figuur 31 - Meters voor het controlepunt van het eerste contact (6A) |
| Figuur 31 - Gauges voor het controlepunt van eerste contact (10A) |
| Figuur 31 - Gauges voor het controlepunt van eerste contact (16A-E) |
| Figuur 31 - Gauges voor het controlepunt van eerste contact (16A-L) |
