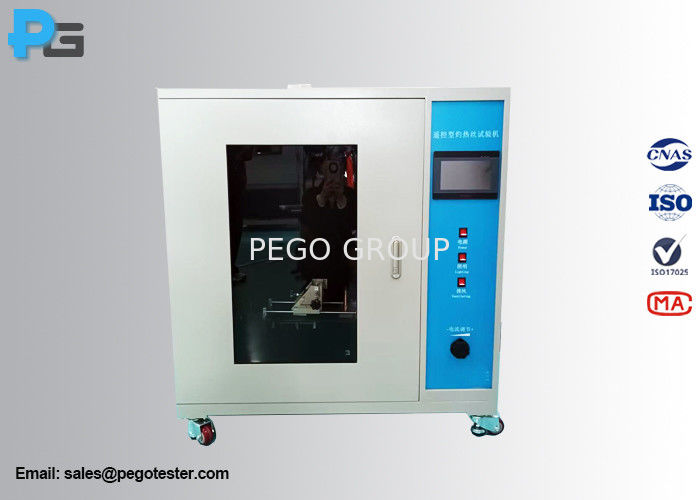

IEC60695-2-10 Testapparaat voor het testen van ontvlambaarheid van gloeiende draden
1Inleiding
De afstandsbedieningGlow wire testapparaatis ontworpen volgens de voorschriften van IEC 60695-2-10, GB/T 5169.10, IEC 60695-2-11, GB/T 5169.11, IEC 60695-2-12, GB/T 5169.12, IEC 60695-2-13, GB/T 5169.13, IEC 62368-1, punt 6.3.1, IEC60598-1, punt 13.3.2, IEC60335-1, punt 30.1Het wordt op grote schaal gebruikt bij het testen van materialen op lampen, huishoudelijke apparaten, IT/AV-apparatuur en elektrische accessoires.De apparatuur gebruikt simulatietechnologie om het brandgevaar te evalueren dat in een korte periode wordt veroorzaakt door thermische spanning door warmtebronnen zoals gloeiende onderdelen of overbelastingweerstanden.Het testapparaat voor gloeddraad is uitgerust met een 7-inch kleuren touchscreen, PLC, aandrijflijn, gloeddraad, geïmporteerd Omega thermisch paar, hoog vermogen stroomregulerend apparaat, dennenplank, papier,en een afstandsbediening met 4 knoppen.
2- Standaard.
- IEC 60695-2-10 Brandgevaarlijk onderzoek - Deel 2-10: Testmethoden op basis van gloeiende/warme draad
- IEC 60695-2-11 Brandgevaarlijkheidsonderzoek - Deel 2-11: Testmethoden op basis van gloeiende/warme draad - Testmethode voor de ontvlambaarheid van eindproducten met gloeiende draad (GWEPT)
- IEC 60695-2-12 Brandgevaarlijkheidsonderzoek - Deel 2-12: Testmethoden op basis van gloeiende/warme draad - Testmethode voor de ontvlambare index van gloeiende draad (GWFI) voor materialen
- IEC 60695-2-13 Brandgevaarlijk onderzoek - Deel 2-13: Testmethoden op basis van gloeiende/warme draad - Testmethode voor de ontstekingstemperatuur van gloeiende draad (GWIT) voor materialen
- IEC 62368-1:2018 Audio/video, informatie- en communicatietechnologieapparatuur Deel 1: Veiligheidsvereisten Clausule 6.3.1
- IEC60598-1 Verlichtingsapparatuur Deel 1: Algemene voorschriften en test> Clausule 13.3.2
- IEC 60335-1 Huishoudelijke en soortgelijke elektrische apparaten Veiligheid Del 1: Algemene voorschriften Klasse 30.1
- IEC 60884-1 Steek- en stopcontacten voor huishoudelijke en soortgelijke doeleinden Deel 1: Algemene vereisten Clausule 28.1.2
- AS/NZS3112 Goedkeurings- en testspecificatie - Plugs en stopcontacten Bijlage J4.8.4.1
3Wat is een glow wire test?
Glow wire test is een elektrische veiligheidstest die is ontworpen om de vlambestendige eigenschappen van in elektrische apparaten gebruikte kunststofmaterialen te evalueren.Het is bedoeld om te beschermen tegen brandgevaar door oververhitte of elektrisch aangedreven onderdelen die de ontsteking van het kunststofmateriaal kunnen veroorzaken.De gloeiende draad simuleert een oververhit onderdeel dat vervolgens in contact komt met kunststofmaterialen.
GWFI index van ontvlambaarheid van gloeddraad: indien de vlam van het proefmonster binnen 30 seconden na verwijdering van de gloeddraad is gedoofd, ontvlamt het ingepakte creeppapier onder het monster niet,en het monster niet ontvlamtAls de bovenstaande voorwaarden niet worden vervuld, moet u voor de test een lagere temperatuur selecteren.De maximale temperatuur die kan worden bereikt door drie opeenvolgende experimenten plus 25k is de gloed draad licht-af temperatuur.
GWIT ‧ontstekingstemperatuur van gloeddraad, GWIT is de laagste temperatuur waarop het materiaal ontvlamt en de verbrandingstijd meer dan 5 s bedraagt wanneer het verwarmingselement in contact komt met het monster.
4. Parameters
| Stroomvoorziening |
AC 220V/50Hz, maximaal 700W. |
| Controlesysteem |
7-inch kleuren touchscreen + PLC |
| Glow-wire-lus |
Diameter: 4 mm ± 0,04 mm
Materiaal: Ni/Cr ((80/20)
|
| Druk op het proefpersoon |
0.95N±0.1N |
| Kamervolume |
≥ 0,5 m3, matzwarte achtergrond, lichtsterkte ≤ 20 Lux, ingebouwde uitlaatventilator, uitlaatgat: Φ100 mm |
| Maximale penetratie diepte |
7 mm ± 0,5 mm (instelbaar) |
| Thermocouple |
Omega,
Diameter: Φ1mm K type,
Materiaal: type K
|
| Timer |
Geïntegreerd in PLC
Genauigheid: ±0,1 s
|
| Rijmodus |
Auto, met afstandsbediening met 4 knoppen |
| Afmeting |
1100 mm*630 mm*1300 mm |
5. cijfers
