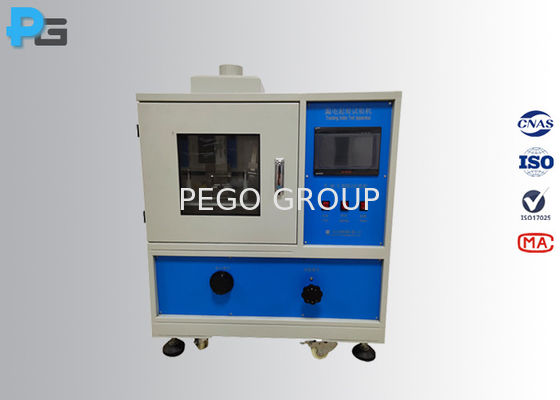

IEC60112 Testapparaat voor het volgen van de index van ontvlambaarheidstests
1Inleiding
Detraceringsindextoetsapparaatis ontworpen volgens de normen IEC 60112, GB/T 4207, IEC 62368-1, punt 5.4.3.3, IEC60598-1 punt 13.4, IEC60601-1 punt 8.9.1.7, IEC60335-1, punt 29, IEC61010-1, punt 6.7.1.3, IEC60884-1 punt 28.2, en BS1363-1 clausule 8.2 aanhangsel C. Het wordt veel gebruikt bij het testen van lampen, huishoudelijke apparaten, IT/AV apparaten en elektrische accessoires.spoorweerstandsindexDe metingen van de tracking index tester kunnen het niveau van tracking resistance van grondstoffen die worden gebruikt in elektrische apparatuur die in een vochtige omgeving werkt, identificeren.traceringsindextoetsapparaatis uitgerust met een 7-inch kleuren touchscreen, PLC, geïmporteerde medische kwaliteit titratie pomp, high-power spanningsregelaar, en pure platina elektroden.
2- Standaard.
- IEC 60112 - Methode voor de bepaling van de bewijskracht en de vergelijkende traceringsindices van vaste isolatiematerialen
- IEC 60598-1 Verlichtingsapparatuur ¥ Deel 1: Algemene voorschriften en tests punt 13.4
- IEC 62368-1 Audio/video, informatie- en communicatietechnologie apparatuur ¢ Deel 1: Veiligheidsvereisten clausule 5.4.3.3
- IEC 60601-1 Medische elektrische apparatuur - Deel 1: Algemene eisen voor de basisveiligheid en essentiële prestaties9.1.7
- IEC 60335-1 Huishoudelijke en soortgelijke elektrische apparaten Veiligheid Del 1: Algemene eisen punt 29
- IEC 61010-1 Medische elektrische apparatuur - Deel 1: Algemene eisen voor de basisveiligheid en essentiële prestaties7.1.3
- IEC 60884-1 Steek- en stopcontacten voor huishoudelijke en soortgelijke doeleinden Deel 1: Algemene voorschriften clausule 28.2
- BS1363-1 13 A-pluggen, stopcontacten, adapters en aansluitingseenheden Deel 1: Specificatie voor heropneembare en niet-heropneembare 13 A-gesmolten plugs
3. Parameters
| Controlesysteem |
7-inch kleuren touchscreen + PLC |
| Elektrodemateriaal |
platina (Pt) zuiverheid ≥ 99% |
| Afmeting van de elektrode |
(2 mm±0,1 mm) × ((5 mm±0,1 mm) × ((40 mm±5 mm), lengte ≥12 mm, hoek van de beitelrand: 30°±2° |
| Afstand van de elektrode |
4.0mm±0.1mm, hoek: 60°±5° |
| Elektrodedruk |
1.00±0.05N |
| Elektrode-spanning |
100 tot 600 V |
| Hoogte van de druppels |
35 mm±5 mm verstelbaar |
| Grootte van de druppels |
20 druppels: 0, 380 g~0, 480 g, 50 druppels: 0, 997 g~1, 147 g |
| Interval van de druppels |
30 s±5 s, 50 druppels: 24,5 min±2 min |
| Resistentie van testoplossingen |
Oplossing A: 0,1%NH4Cl, 3,95±0,05Ωm, oplossing B: 1,98±0,05Ωm |
| Aantal druppels |
0~9999 (vooraf instellen, opnemen en weergeven) |
| Testwindsnelheid |
0.2m/s |
| Kortsluitingsstroomverlies |
1.0A±0.1A daling 10% |
| Indicator van het lek |
0.50A±10%, 2.00s±10% |
| Standaard |
IEC60112, UL746A, ASTM D 3638-92, DIN 53480 |
| Accessoires |
Druppelsysteem, glaswerk, blokmeter, elektroden, enz. |
| Buitenaardse dimensie |
800 mm (W) * 500 mm (D) * 970 mm (H) |
| Werkkracht |
220V/50Hz, 1KVA |
4Wat is PTI?
De PTI noemt Proof Tracking Index, het is de spanningswaarde van het materiaal onderworpen aan 50 druppels elektrolyt zonder elektrische tracking, de eenheid is volt.
5Wat is CTI?
De hoogste spanningswaarde bij welke het oppervlak van het materiaal 50 druppels elektrolyt kan weerstaan zonder elektrische tracking te vormen, de eenheid is volt.
6Welke testoplossingen worden gebruikt?
De oplossing A wordt normaal gesproken gebruikt. Ongeveer 0,1 T aan watervrij ammoniumchloride (NH4Cl) van de analytische reactieve kwaliteit, met een zuiverheid van ten minste 99,8% van ten minste 99,8%, wordt opgelost.in gedeïoniseerd water om een weerstand van (3.95±0,05) Ωm bij (23±1) °C.
7Figuur.
