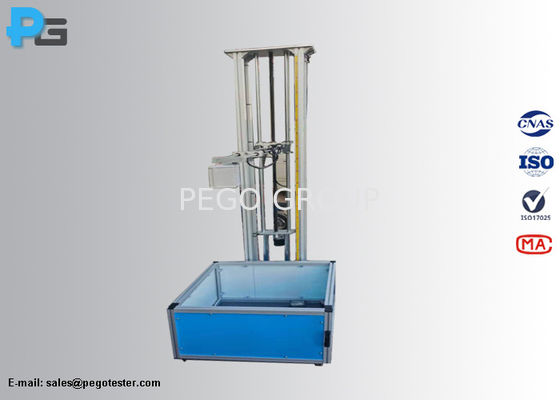

IEC 61010-1 Clausule 8.2.2 Figuur 10 Stalen kogelinslagproefmachine voor medische elektrische apparatuur

IEC 61010-1 Clausule 8.2.2 Figuur 10 StaalSfeerLaat vallen.ImpactproefMachines voor medische elektrische apparatuur

1.Inleiding

Deapparatuur voor het testen van de slag met een stalen bolis ontworpen en vervaardigd volgens de voorschriften van IEC61010-1, punt 8.2, en figuur 10, punt 15 van IEC60601-1.3.3, IEC60950-1, punt 4.4.5 en figuur 4A, IEC60598-1, punt 4.13.4, IEC62368-1 Aanhangsel T.6 en figuur T.1. Verschillende stalen ballen kunnen worden geconfigureerd volgens verschillende standaardvereisten.Deze tester gebruikt het principe van elektromagnetische aantrekkingskracht om verschillende stalen ballen aan te trekken, en de stalen testballen loslaat of aantrekt door middel van de magnetische loslaat of aantrekking die wordt gegenereerd door het aan- en uitschakelen van de elektromagnets om de botsing met de valbal te bereiken.De slingerbal wordt opgeheven door een stalen touw, en de door het hoogteverschil gegenereerde inslagenergie wordt gekwantificeerd om de voor de test vereiste inslagenergie van de pendelbal te verkrijgen.De standaardconfiguratie van de slagmeter met valbal is Φ50 mm stalen bal, en de door de UL-norm vereiste Φ50,8 mm-staalbal is optioneel. Omdat roestvrijstalen ballen niet-magnetisch zijn, dragen de geconfigureerde stalen ballen stalen ballen.Zorg ervoor dat ze vet zijn voor onderhoud om roest te voorkomen.

2.Standaard

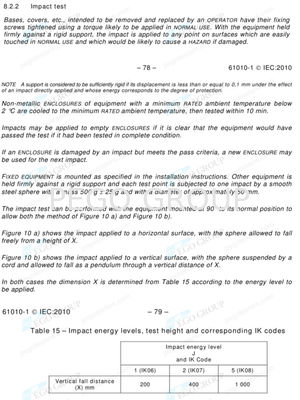

IEC61010-1 Medische elektrische apparatuur - Deel 1: Algemene eisen voor de basisveiligheid en essentiële prestaties2. en figuur 10

IEC60601-1:2020 Medische elektrische apparatuur - Deel 1: Algemene eisen voor de basisveiligheid en essentiële prestaties3.3

IEC60950-1Informatietechnologieapparatuur  Veiligheid Del 1: Algemene eisen clausule 4.4.5 en figuur 4A

IEC 62368-1 Audio/video-, informatie- en communicatietechnologieapparatuur “Deel 1: Veiligheidsvoorschriften bijlage T.6 en figuur T.1

IEC60598-1 Verlichtingsapparatuur ¢ Deel 1: Algemene eisen en tests Clausule 4.13.4

3. Toepassing

Destalen kogeltestapparaatwordt hoofdzakelijk gebruikt voor het simuleren van het effect van vrije val van voorwerpen op een bepaalde hoogte, teneinde de prestaties van gerelateerde materialen, producten of structuren te evalueren.

3.1 Beproeving van de materiaalprestaties

- Beoordeel de hardheid van het materiaal: door de stalen bal van verschillende hoogten op het oppervlak van het geteste materiaal te laten vallen, de vervorming, scheuren en andere omstandigheden van het materiaal onder de impact te observeren,en zo de taaiheid van het materiaal te beoordelenBijvoorbeeld bij het onderzoek en de ontwikkeling van metaalmaterialen kan de slagvastheid van metalen met verschillende samenstellingen of warmtebehandelingsprocessen worden vergeleken.een basis bieden voor de optimalisatie van materialen.

- kenmerken van de vermoeidheid van het materiaal: Het uitvoeren van meerdere slagtests van stalen kogels om de slagbelastingen te simuleren die materialen tijdens langdurig gebruik kunnen dragen, het analyseren van de accumulatie van vermoeidheidsschade in materialen,en de levensduur van materialen in praktische toepassingen voorspellen.

3.2 Inspectie van de kwaliteit van het product

- Evaluatie van de bescherming van verpakkingen: Plaats het verpakte product onder het testapparaat en laat de stalen bal op de verpakking vallen om de effecten te simuleren die het product tijdens het vervoer en de behandeling kan ondervinden.Controleer of het verpakkingsmateriaal en de structuur het product effectief kunnen beschermen, zodat het ontwerp van de verpakking wordt geoptimaliseerd en de schade van de producten tijdens het logistieke proces wordt verminderd.

- Test van elektronische producten op valvastheid: Voor elektronische producten zoals mobiele telefoons en tablets moeten deze op de testbank worden bevestigd en moeten met stalen ballen slagtesten worden uitgevoerd om de tolerantie van de behuizing, het scherm, de behuizing en de behuizing van het product te beoordelen.interne componentenDit helpt het structurele ontwerp van het product te verbeteren en de betrouwbaarheid en duurzaamheid van het product te vergroten.

-Beoordeling van de sterkte van glasproducten: Voor glasproducten zoals glazen vaten en voertuigruitglas kan de stalen kogelvaltest hun slagweerstand detecteren.bepalen of de producten aan de kwaliteitsnormen en veiligheidsvoorschriften voldoen, en zorgen voor de veiligheid van de producten tijdens normaal gebruik en eventuele toevallige effecten.

3.3 Toepassingen op het gebied van bouw en techniek

- Onderzoek van de slagvastheid van daktegels: de stalen bal op de dakpannen laten vallen om natuurlijke inslagfactoren zoals hagel te simuleren, de inslagweerstand van de dakpannen te evalueren,en een referentie voor de keuze van daktegels en kwaliteitscontrole- waterdichtheid en bouwveiligheid van gebouwen onder ongunstige weersomstandigheden te waarborgen

- Onderzoek naar de slagvastheid van beton: door middel van de stalen kogelvaltest, de mechanische reactie van beton onder slagbelastingen bestuderen,en gegevens ondersteunen voor de toepassing van betonnen structuren in ingenieursscenario's waar ze worden blootgesteld aan impact, zoals militaire beschermingsprojecten en explosiebestendige structuren.

3.4 Op het gebied van wetenschappelijk onderzoek en onderwijs

- Bijdragen aan gegevensondersteuning voor academisch onderzoek: In het onderzoek van vakgebieden als materiaalwetenschappen en mechanica kan met de stalen kogel testtoets gegevens worden verkregen over de dynamische reactie van materialen onder slagbelastingen, zoals spanningen,de versnelling, en vervormingspatronen, die een experimentele basis bieden voor de vaststelling en verificatie van materiële samenhangen, impactdynamica, theoretische modellen, enz.

- Als onderwijsinstrument voor demonstratie: Tijdens het onderwijsproces van relevante vakgebieden, gebruik het stalen kogelvaltestapparaat voor demonstraties ter plaatse, zodat studenten het inslagverschijnsel intuïtief kunnen observeren,relevante kennis te verwerven, zoals de mechanische eigenschappen van materialen en de dynamiek van de inslag, en het belang van de leerlingen voor leren en hun vermogen om theoretische kennis te begrijpen te verbeteren.

4.Parameters

4Figuur.
