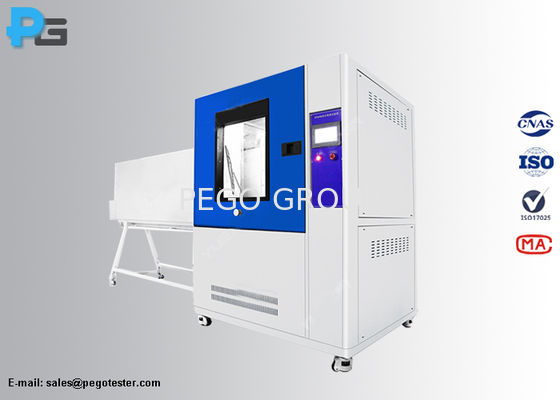

Hoge Druk Waterdichte Thermische Testkamer IEC60529 ISO20653 Voor IPX5 IPX6 IPX9K
IEC60529 / ISO20653 Hoge Temperatuur Hoge Druk Waterdichte Testkamer voor IPX5 IPX6 IPX9K
Introductie
De IPX69K Hoge Temperatuur Hoge Druk Jet Spray Testkamer is ontworpen volgens de normen IEC60529, DIN40050-9 figuur 7 en ISO20653 figuur 8 en 9. Deze apparatuur voert IPX5, IPX6, IPX6K en IPX9K tests uit met door de gebruiker gedefinieerde parameters via een 7-inch LCD touchscreen en PLC (Panasonic) autocontrolesysteem. Gemaakt met roestvrijstalen sproeiers, draaitafel en binnenbox, bevat het een ingebouwde waterdichte aansluiting voor live testen. Ideaal voor elektrische apparatuur in wegvoertuigen, motoren, elektrische componenten en auto-onderdelen waterdichtheidstests, maakt het prestatie-evaluatie en productverbetering mogelijk.
IPX5 Waterstralen
Water dat door een sproeier (6,3 mm) tegen de behuizing wordt gesproeid vanuit elke richting mag geen schadelijke effecten hebben. Testduur: minimaal 15 minuten, volume: 12,5 liter per minuut, druk 30 kPa op een afstand van 3 m.
IPX6 Krachtige Waterstralen
Water dat in krachtige stralen (12,5 mm sproeier) tegen de behuizing wordt gesproeid vanuit elke richting mag geen schadelijke effecten hebben. Testduur: minimaal 3 minuten, volume: 100 liter per minuut, druk 100 kPa op een afstand van 3 m.
IPX6-K Krachtige Waterstralen met Verhoogde Druk
Water dat in krachtige stralen (12,5 mm sproeier) tegen de behuizing wordt gesproeid vanuit elke richting, onder verhoogde druk, mag geen schadelijke effecten hebben. Testduur: minimaal 3 minuten, Watervolume: 75 liter per minuut, Druk: 1000 kPa op een afstand van 3 m.
IPX9K Hoge Druk/Stoom Waterstralen Reiniging
Water dat onder hoge druk en hoge temperatuur tegen de behuizing wordt gesproeid vanuit 4 richtingen (00, 300, 600, 900) mag geen schadelijke effecten hebben. Testduur: 30s per richting, watervolume: 14~16 liter per minuut, druk: 8000~10000 Kpa, temperatuur: 80±5℃, testafstand: 100 tot 150mm.
Kenmerken
- Hoogwaardige stalen plaat, gecoat met bakvernis.
- De binnenkant en de steun van de kamer zijn gemaakt van SUS304# roestvrij staal.
- 7-inch touchscreen en PLC kernbestandscomponent voor eenvoudige bediening en automatische controle.
- Hoogwaardige stappenmotor met instelbare snelheid en hoek via touchscreen.
- IPD temperatuurregeling met touchscreen instellingen.
- Testtijd: 0-999min aanpassing, automatisch stoppen.
- Uitgebreide bescherming: lekkage, watertekort, overloop, kortsluiting en deurinductiebescherming.
- Ingebouwde watertank met recyclingcapaciteit, kogelkraanregeling en alarm voor laag waterpeil.
- Transparant kijkvenster met gehard glas en LED-licht voor testbewaking.
Specificaties
| Model |
IPX69K |
| Werkdimensie (mm) |
1200*1200*1200 (L*B*H) |
| Buitenafmeting (mm) |
4200*1380*2050 (L*B*H) |
| IPX5 sproeierdiameter |
Φ6.3mm |
| IPX6 sproeierdiameter |
Φ12.5mm |
| Testafstand voor IPX5/6 |
2.8m (afstand van sproeiers tot draaitafelcentrum) |
| Sproeier bevestigingsmethode |
Mechanische bevestiging (automatische of programmeerbare sproeierhoek instelbaar) |
| Aantal sproeiers voor IPX9K |
4 |
| Sproeierpositie |
00, 300, 600, 900 (verticale verdeling) |
| Testafstand voor IPX9K |
100~200mm (instelbaar) |
| Testtijd |
30s per positie |
| Draagvermogen |
50kg |
| Testtijd |
0~9999s (voorinstelbaar) |
| Diameter van de draaitafel |
Φ600mm |
| Draaitafel hefmodus |
Handmatig instelbaar |
| Debiet van IPX5 |
12.5±0.625 (L/min) |
| Debiet van IPX6 |
100±5 (L/min) |
| Temperatuur van IPX9K |
RT. Of 80±5℃ |
| Waterdruk van IPX9K |
8000-10000Kpa |
| Draaisnelheid van de draaitafel |
4-10r/min (instelbaar) |
| Werkvermogen |
380v/50Hz, 15KW |
| EUT vermogen |
220V |
| Bescherming |
Lekkagebescherming, watertekortbescherming, kortsluitingsbescherming, inductiebescherming |
