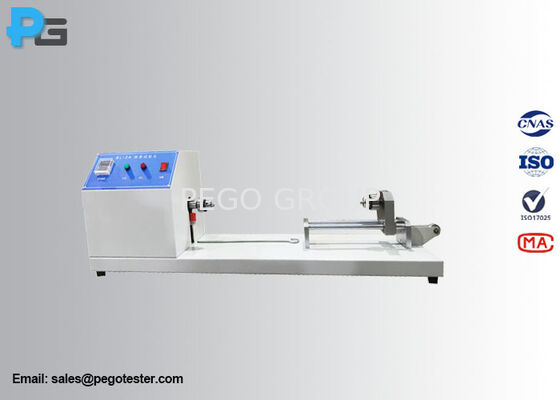

IEC60851-3 Vermalde ronddraad Peer-testapparaat Inlaatvermogen AC 220V±10% 50Hz

Geëmailleerd peer-testapparaat met ronde draad

1.Invoering

Het geëmailleerde ronde draad peer-testapparaat is ontworpen volgens IEC60851-3 clausule 6.5 figuur 6 en GB/T4074.3 clausule 6.5 figuur 6. Het wordt gebruikt om de filmhechtingseigenschappen van geëmailleerde ronde draden met een nominale geleiderdiameter van meer dan 1.000 mm te testen.

Er wordt een recht stuk draad in de testapparatuur geplaatst, bestaande uit twee bevestigingsmiddelen die op 500 mm afstand van elkaar op dezelfde as staan. Eén daarvan is vrij draaibaar. De andere is dat niet, maar kan axiaal worden verplaatst en wordt belast om spanning op de roterende draad uit te oefenen. De druk op de schraper moet voldoende zijn om de coating te verwijderen en een schoon, glad oppervlak achter te laten op het grensvlak tussen coating en geleider zonder een aanzienlijke hoeveelheid geleidermateriaal af te schrapen. Het verwijderen van de coating begint op ongeveer 10 mm van de buiginrichtingen. Het coatingapparaat moet worden aangedreven met een snelheid tussen 60 tpm en 100 tpm totdat het aantal omwentelingen R zoals gespecificeerd in de relevante norm is bereikt.

2.Specificatie

3.Laden voor afpeltest

4. Afbeelding
